【专利】一种新型水泵导叶叶轮结构(专利号:201921462809.0)

专利号：201921462809.0
专利状态：有权
专利类型：[实用新型]
专利申请人：上海中韩杜科泵业制造有限公司
专利分类号：F04D29/22(20060101)

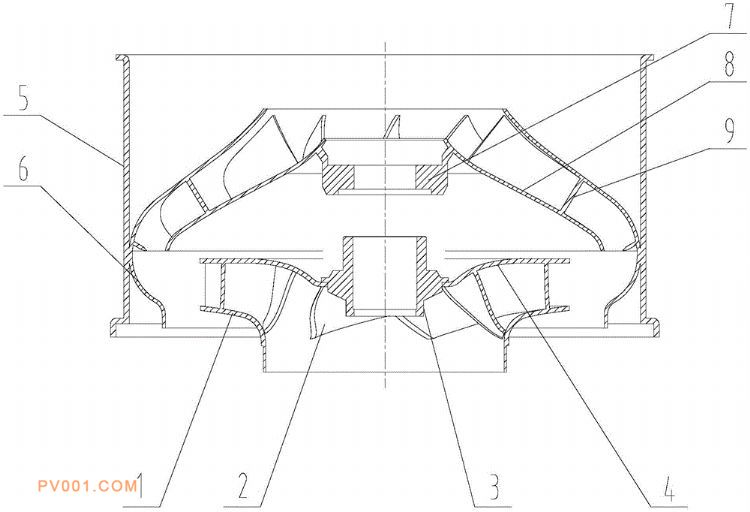

专利摘要：公开（公告）日:2020-05-12摘要:本实用新型涉及一种新型水泵导叶叶轮结构，包括导叶体，导叶体内下部设有叶轮，叶轮包括叶轮前盖板、叶轮叶片、叶轮隔套、叶轮后盖板，叶轮前盖板、叶轮后盖板分别激光焊接在叶轮叶片上，叶轮叶片沿周向间隔布置，叶轮后盖板焊接在叶轮隔套上，导叶体内上部设有导叶，导叶位于叶轮上方，导叶包括导叶导叶片、轴承、内撑，内撑焊接在轴承上，轴承与叶轮隔套同心布置，内撑上焊接有沿周向间隔布置的导叶导叶片，内撑底端焊接有下盖，下盖设置在叶轮外围，叶轮叶片、导叶导叶片的进口端均设置成刀刃形状；本实用新型能够减小进口水流和叶片的撞击损失，提高水力效率和汽蚀性能，降低噪音，解决了叶片进口水力损失大，导致效率不高等问题。
