【专利】一种真空泵活塞环精加工工艺(专利号:202010101901.5)

专利号：202010101901.5
专利状态：审中-公开
专利类型：[发明]
专利申请人：储德姣
专利分类号：B24B7/16(20060101)

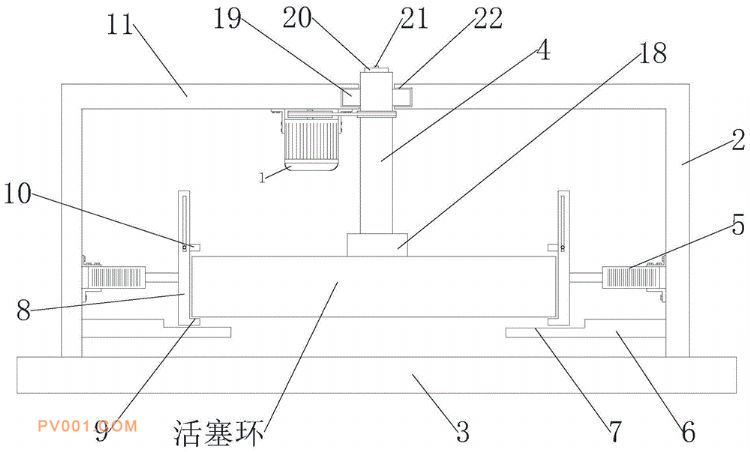

专利摘要：公开（公告）日:2020-05-22摘要:本发明公开了一种真空泵活塞环精加工工艺，涉及机械加工技术领域，采用一种真空泵活塞环精加工装置配合完成，该真空泵活塞环精加工装置包括水平固定于地面的底座，所述底座的顶端两侧对称设有直立于底座顶端的支撑腿，两侧所述支撑腿的顶端设有水平固定的顶支撑板，顶支撑板的两端与两侧的支撑腿顶端固定连接，所述顶支撑板的顶端中部开设有向下贯通的轴孔，所述顶支撑板的轴孔内壁开设有圆环状的卡接槽。本发明通过外夹持以及内夹持的配合，使得真空泵活塞环在一次装夹的过程中，完成对真空泵活塞环的外壁打磨以及真空泵活塞环的内壁打磨，提高该装置的打磨实用性。
