【专利】一种真空泵加工工装(专利号:201921564950.1)

专利号：201921564950.1
专利状态：有权
专利类型：[实用新型]
专利申请人：无锡广硕精密机械有限公司
专利分类号：B23Q3/08(20060101)

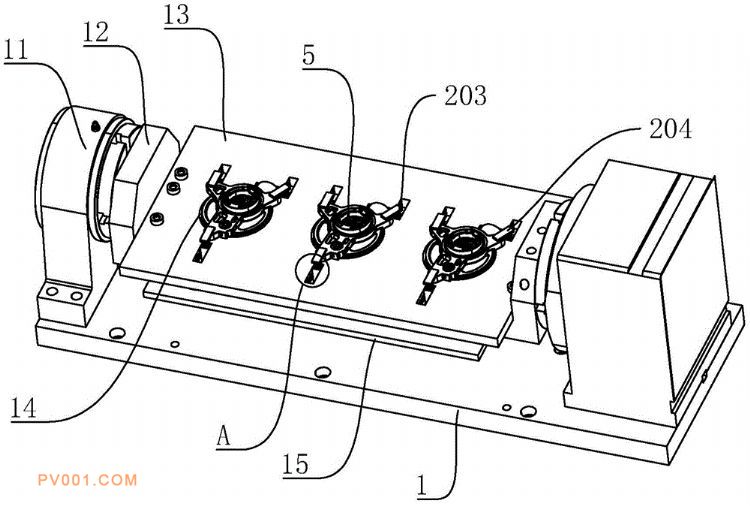

专利摘要：公开（公告）日:2020-05-12摘要:本实用新型公开了一种真空泵加工工装，属于加工工装领域，旨在提供一种真空泵加工工装，其技术方案要点是包括底座，所述底座上设有两个相对设置的安装架，两个所述安装架相对一侧均连接设有安装板，两个所述安装板顶部连接设有固定板，所述固定板上开设有多个安装槽，所述固定板底部设有定位板，所述固定板与定位板之间连接设有多个支撑柱，所述定位板上设有多个与定位孔配合的定位销，所述固定板顶部滑动连接设有固定组件，所述固定组件包括开设在固定板上的滑槽、滑动连接在滑槽内的滑动座、设置在滑动座顶部的驱动气缸、固定连接在驱动气缸输出端的压板，本实用新型具有泵体安装方便，且定位效果好，安装稳定的优点。
