【专利】一种无磁铁耐空转一体模块化耐温耐腐高扬程自吸泵(专利号:201810605914.9；109139490B)

专利号：201810605914.9;109139490B
专利状态：有权
专利类型：[发明授权]
专利申请人：上海尧禹智能泵阀有限公司
专利分类号：F04D13/06(20060101)

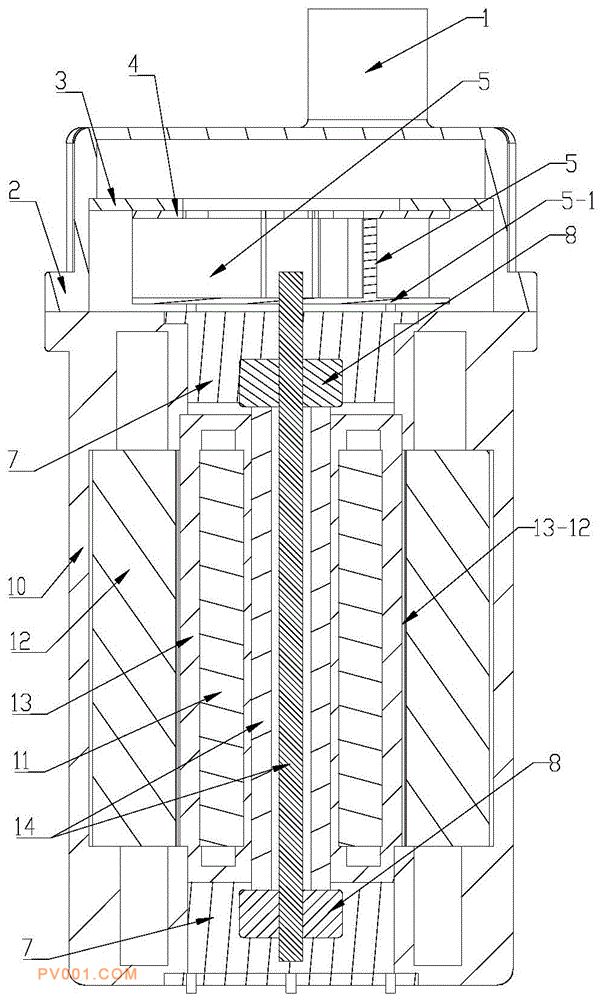

专利摘要：公开（公告）日:2020-05-15摘要:本发明涉及自吸泵技术领域，具体地说是一种无磁铁耐空转一体模块化耐温耐腐高扬程自吸泵，包括电机、由电机驱动抽吸液体的泵头；电机包括塑料制成的电机外壳；耐腐轴承座；耐腐电机轴，其两端采用耐腐轴承轴接在所述耐腐轴承座内；转子组件，在转子的表面包覆转子塑料壳而成，套接在耐腐电机轴的外壁上；定子固定在电机外壳的内壁上并间隙套设在所述转子组件外；间隙为300～600微米。本发明与现有技术相比，无需磁铁，其磁密隙可达300～600微米，解决了异步电机磁密隙窄的问题；使用塑料来实现流通液体的泵头与电机的隔离，达到耐腐效果；结构简单、传动简单、耐磨耐腐、实现自吸，解决了带磁铁泵复杂爱坏、易泄漏、不耐空转的缺点。
