【专利】一种新型的齿轮泵专用安全阀(专利号:201921640094.3)

专利号：201921640094.3
专利状态：有权
专利类型：[实用新型]
专利申请人：查纳维跃液压技术(上海)有限公司
专利分类号：F16K17/06(20060101)

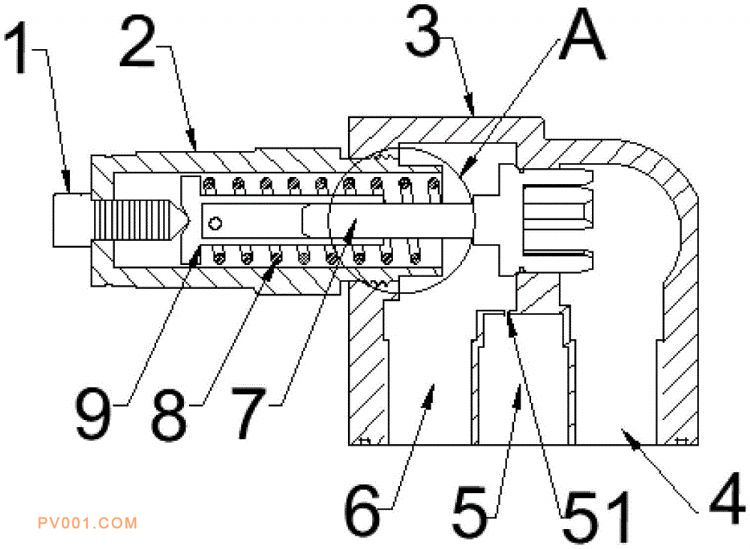

专利摘要：公开（公告）日:2020-05-15摘要:本实用新型提供了一种新型的齿轮泵专用安全阀，包括压力调节旋钮装置、安全阀外壳和安全阀座，且所述安全阀外壳的一端和安全阀座的一端螺纹连接，其特征在于：所述安全阀外壳外表面呈阶梯设置，所述安全阀外壳的一端螺纹连接压力调节旋钮装置，所述压力调节旋钮装置的另一端设置为圆锥形，且所述压力调节旋钮装置设有圆锥形的一端紧贴导向套筒，且所述导向套筒密封滑动在安全阀外壳的内壁上。本实用新型设计新型，采用一体化铸件设计，内部流道射芯打孔一体成型，使得流阻系数及压力损失达到最小，具有压力调节方便快捷，压力准确稳定以及使用寿命长等特点。
