【专利】一种污染源烟气泵取样装置(专利号:201920437385.6)

专利号：201920437385.6
专利状态：有权
专利类型：[实用新型]
专利申请人：刘纪平
专利分类号：G01N1/24(20060101)

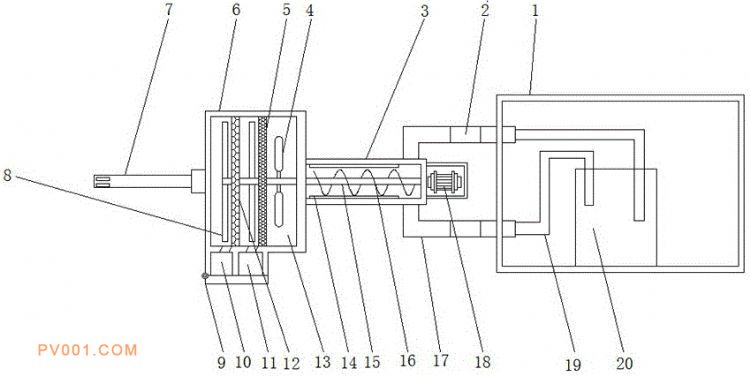

专利摘要：公开（公告）日:2020-05-15摘要:本实用新型公开了一种污染源烟气泵取样装置，包括冰浴箱、滤膜、取样管和除尘壳体，所述除尘壳体的内部设有除尘室，除尘室下方的除尘壳体内部分别设有第一集尘室、第二集尘室，所述第一集尘室与第二集尘室之间的导管内部固定有第二尘滤网。本实用新型通过在除湿管靠近微型电机一端的两侧皆安装“L”型管，“L”型管的内部安装滤膜，滤膜的上部填充干燥剂吸附剂，除湿管内侧的转轴外侧焊接螺旋叶片，且除湿管内侧壁设置干燥剂层，首先转轴转动带动螺旋叶片转动是烟气绕着螺旋叶片运动产生一种离心力，使烟气中的水气分离，被干燥剂层所吸收，另外加上“L”型管的内部安装滤膜，可对未处理的水分进行再次的吸收，从而排除各种干扰因素，保证测量准确性。
