【专利】一种低压流速可调射流泵(专利号:201911384202.X)

专利号：201911384202.X
专利状态：审中-公开
专利类型：[发明]
专利申请人：常州工学院
专利分类号：F04F5/48(20060101)

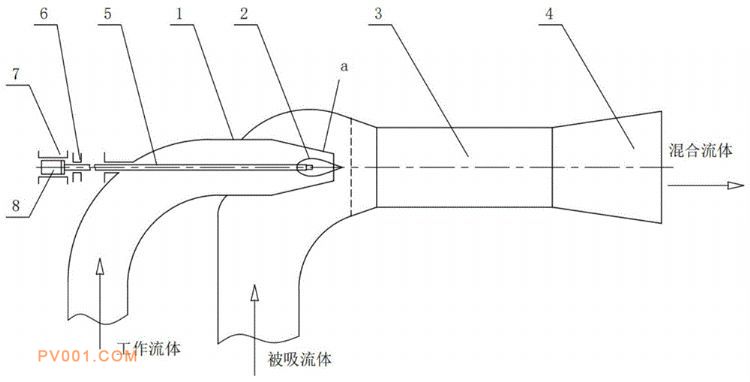

专利摘要：公开（公告）日:2020-05-12摘要:本发明涉及一种流体机械结构设计，特别涉及到一种低压流速可调射流泵，结构简单，密封性好，且具有多工况和大流量等特点，包括喷嘴(1)、低压流速控制阀(2)、调节杆(5)、调节杆支撑(6)、电动马达(8)、喉管(3)和扩散管(4)，所述扩散管(4)与喉管(3)连接，所述喷嘴(1)与喉管(3)连通，所述调节杆(5)的一端与低压流速控制阀(2)连接，另一端与电动马达(8)连接，所述调节杆(5)与调节杆支撑(6)螺接，所述低压流速控制阀(2)位于喷嘴(1)的出口(a)处，所述喷嘴(1)的出口(a)处为锥形结构。
