【专利】一种单一阀门控制和驱动的微泵(专利号:201910643813.5；110345050B)

专利号：201910643813.5;110345050B
专利状态：有权
专利类型：[发明授权]
专利申请人：上海交通大学
专利分类号：F04B43/04(20060101)

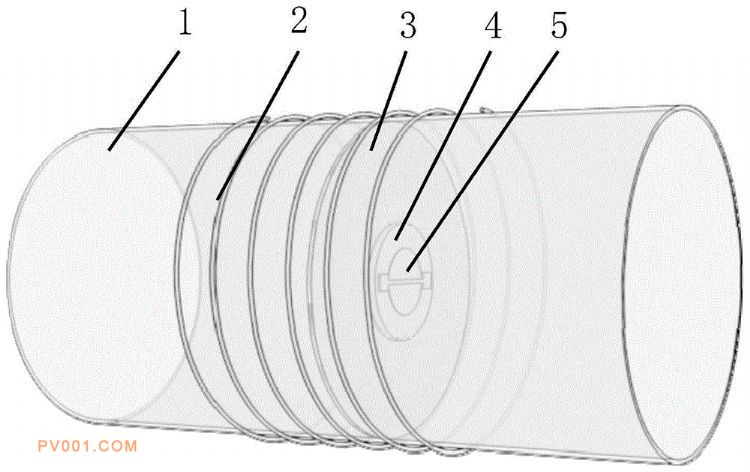

专利摘要：公开（公告）日:2020-05-15摘要:本发明公开了一种单一阀门控制和驱动的微泵，包括：变化磁场产生装置，设置在管道的外壁并产生变化的电磁场；弹性膜，所述弹性膜的外周形状与管道的内壁截面形状相同，并密封固定在管道的内壁上；中心带有开口的磁性板，所述磁性板固定在弹性膜的中部，所述磁性板的周边与弹性膜相连，磁性板的开口未被弹性膜覆盖；以及阀片，所述阀片固定在所述磁性板上并覆盖磁性板的开口。本发明的结构非常简单，只需要在弹性膜上集成磁性板和阀片，就可以实现微泵的功能。由于采用电磁驱动这一外源驱动方式，不会干扰内部流体的流动，同时可以控制磁场的强度和频率来控制微泵的工作性能，这种驱动方式具有很强的可控性。
