【专利】一种具有相变能源塔的热泵系统(专利号:201921266300.9)

专利号：201921266300.9
专利状态：有权
专利类型：[实用新型]
专利申请人：英特换热设备(浙江)有限公司
专利分类号：F25B30/02(20060101)

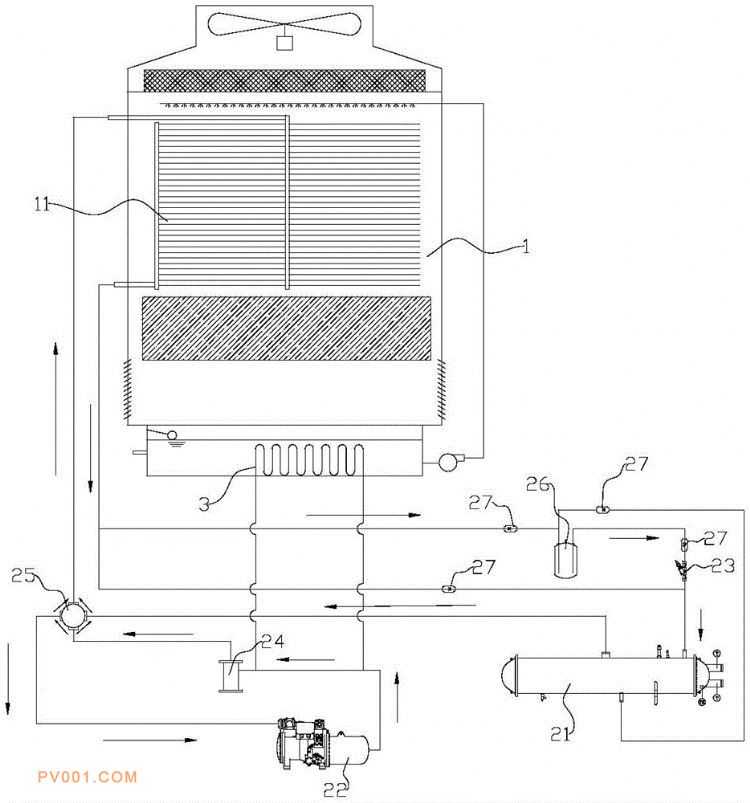

专利摘要：公开（公告）日:2020-05-15摘要:本实用新型涉及空调换热领域，一种具有相变能源塔的热泵系统，包括相变能源塔和制冷剂循环封闭回路；相变能源塔，包括塔体；所述塔体内部设有换热管，以及采用相变介质作为流体的喷淋系统；所述喷淋系统包括设置在换热管上方且喷淋方向朝向换热管的喷淋器，以及设置在换热管下方用于承接相变介质的储液池；所述储液池与喷淋器通过管路相通，喷淋器喷出的相变介质在换气管表面以部分蒸发或冷凝的方式与换气管内部的制冷剂进行热交换。该热泵系统中的相变能源塔以相变介质作为载冷剂使用，制冷剂通过封闭循环回路进行输送，从而在制冷剂循环封闭回路中采用相变热换方案，提升换热效果，降低系统运行成本。
