【专利】乙烯制备工艺中丁烷原料的热泵精馏分离系统(专利号:201920974778.0)

专利号：201920974778.0
专利状态：有权
专利类型：[实用新型]
专利申请人：山东齐旺达石油化工有限公司
专利分类号：山东大齐石油化工设计有限公司

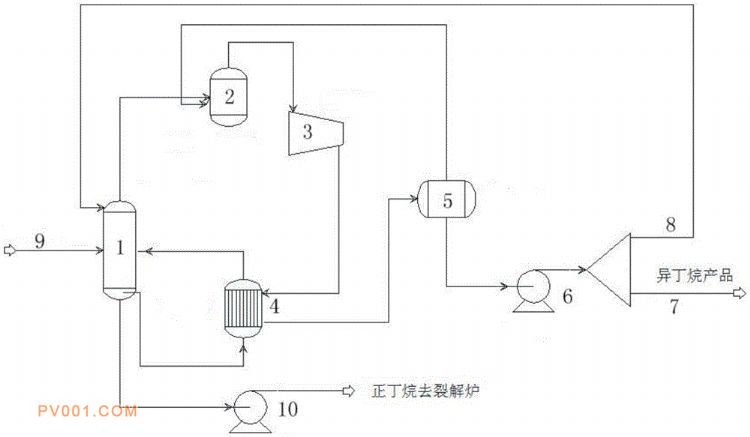

专利摘要：公开（公告）日:2020-05-12摘要:本实用新型涉及乙烯制备技术，具体是一种乙烯制备工艺中丁烷原料的热泵精馏分离系统，包括脱异丁烷塔，脱异丁烷塔的顶部通过气相管道连接压缩机缓冲罐，压缩机缓冲罐连接压缩机，压缩机连接再沸器，再沸器连接回流罐，回流罐分别连接回流管道及异丁烷产品输出管道，回流管道连接脱异丁烷塔，回流罐通过气相管道连接压缩机缓冲罐，脱异丁烷塔的底部连接塔底泵，塔底泵连接丁烷产品输出管道。本实用新型是在混合碳四裂解制乙烯的工艺上新增混合碳四热泵分离流程，不仅能低能耗分离高纯异丁烷产品，还能降低裂解炉的运转负荷，提高乙烯产品的收率。
