【专利】一种交流伺服电动机驱动的油泵与油缸一体化装置(专利号:201711437339.8；108194454B)

专利号：201711437339.8;108194454B
专利状态：有权
专利类型：[发明授权]
专利申请人：西安交通大学
专利分类号：F15B15/18(20060101)

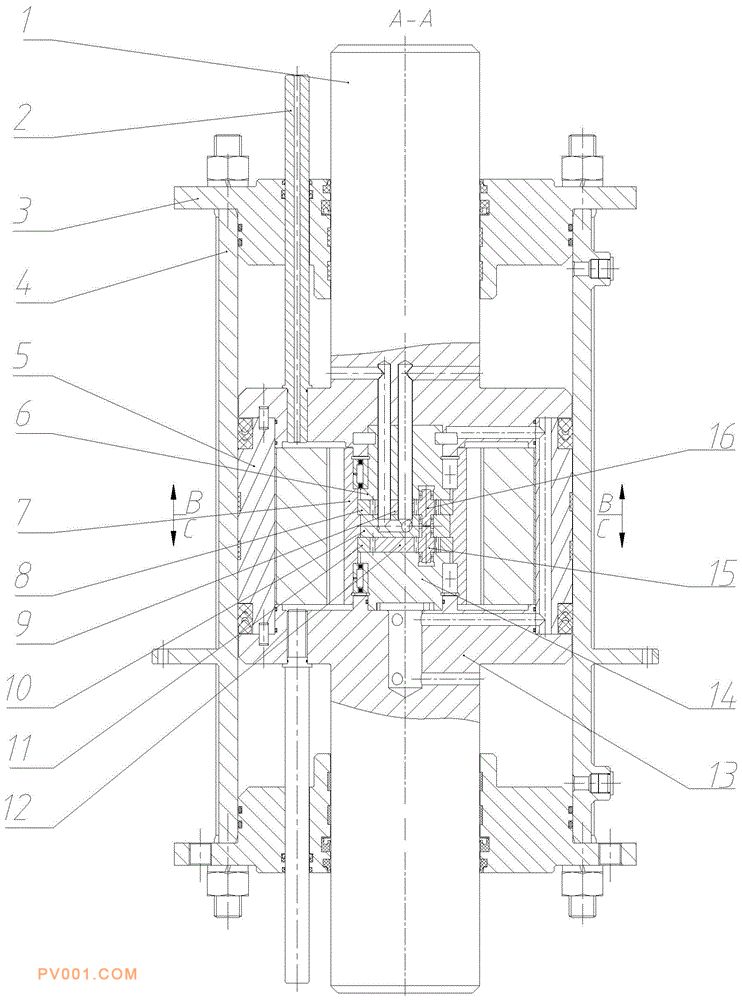

专利摘要：公开（公告）日:2020-05-15摘要:一种交流伺服电机驱动的油泵与油缸一体化装置，包括液压缸筒，液压缸筒的中部设有活塞圈，活塞圈的内部连接有双向双联内啮合齿轮电机泵，双向双联内啮合齿轮电机泵两个输出分别和第一活塞杆、第二活塞杆连接，第一活塞杆和第二活塞杆分别与活塞圈连接，第一活塞杆、第二活塞杆和活塞圈油路连通，活塞圈通过组合密封圈密封和导向带导向后在缸筒内壁运动；本发明将交流伺服电机、内啮合齿轮泵与油缸进行集成一体化实现液力输出，整体结构紧凑，集成度高，控制简单，效率提高。
