【专利】四相电荷泵电路(专利号:201811028682.1；109842294B)

专利号：201811028682.1;109842294B
专利状态：有权
专利类型：[发明授权]
专利申请人：力旺电子股份有限公司
专利分类号：H02M3/07(20060101)

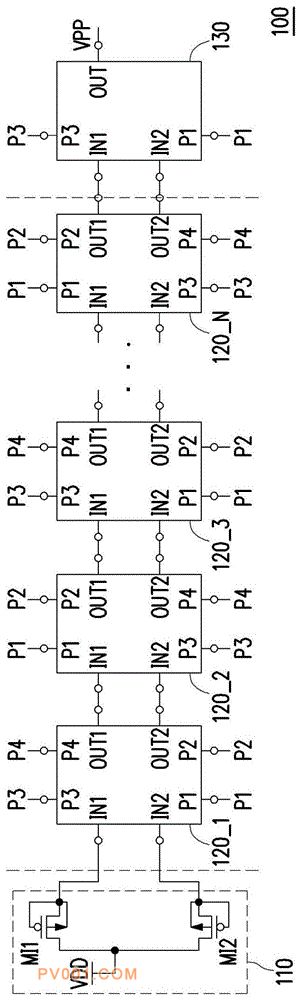

专利摘要：公开（公告）日:2020-05-15摘要:具有多个升压级的四相电荷泵电路。各升压级包括两个分支电荷泵。各分支电荷泵包括主传输晶体管及预充电晶体管。主传输晶体管的两端分别作为分支电荷泵的第一节点及第二节点。预充电晶体管的第一端、第二端和控制端分别耦接主传输晶体管的控制端、分支电荷泵的第二节点及第一节点。至少一升压级还包括两个辅助启动晶体管。各辅助启动晶体管的两端分别耦接主传输晶体管的控制端及分支电荷泵的第二节点。各辅助启动晶体管的控制端耦接主传输晶体管的控制端。
