【专利】一种带压力结构的电动水泵和水枪结构(专利号:201810375270.9；108644089B)

专利号：201810375270.9;108644089B
专利状态：有权
专利类型：[发明授权]
专利申请人：佛山安豪科技服务有限公司
专利分类号：F04B17/03(20060101)

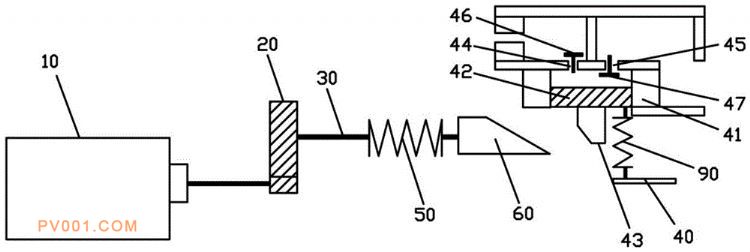

专利摘要：公开（公告）日:2020-05-15摘要:本发明涉及液体泵技术领域，特指一种带压力结构的电动水泵和水枪结构，包括电机、齿轮组、传动机构、活塞机构以及压力结构，电机的输出轴通过齿轮组连接于传动机构，传动机构通过压力结构驱动活塞机构输出高压水流，活塞机构包括活塞缸，活塞缸上设有出水口与进水口，出水口上设有出水阀，进水口上设有进水阀，活塞缸内设有活塞体，活塞体连接有活塞杆，传动机构通过压力结构驱动活塞杆带动活塞体向上运动输出高压水流，活塞体上设有复位机构。本发明采用这样的结构设置，传动机构通过压力结构驱动活塞杆带动活塞体向上运动输出高压水流，从而提高电动水泵的输出水压。
