【专利】一种体积紧凑的高压水泵(专利号:201911386716.9)

专利号：201911386716.9
专利状态：审中-公开
专利类型：[发明]
专利申请人：李军
专利分类号：F04B9/10(20060101)

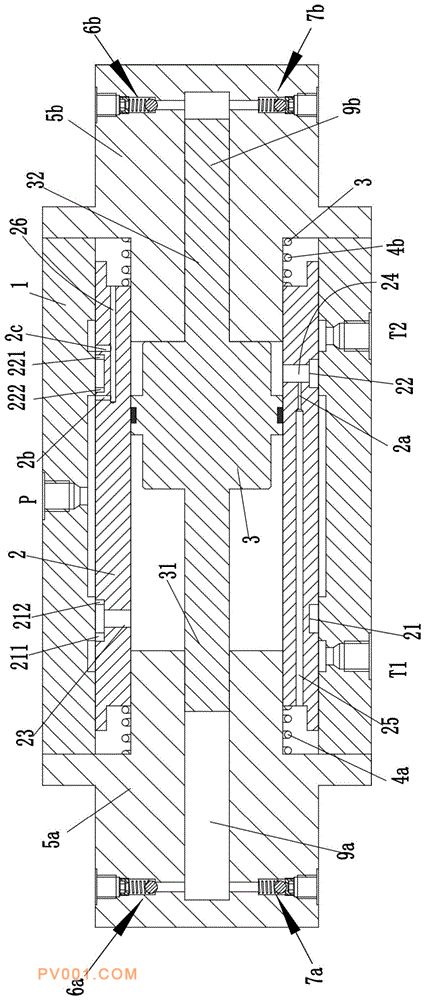

专利摘要：公开（公告）日:2020-05-12摘要:本发明公开了一种体积紧凑的高压水泵，其特征在于，包括泵体，所述泵体内设有左右贯通的安装孔，所述泵体的左端固定安装有左端盖、右端固定安装有右端盖；所述安装孔内设有左移动的活塞体；所述左端盖内设有右端开口的左柱塞孔，所述右端盖内设有左端开口的右柱塞孔，所述活塞体的左侧设有滑动连接在左柱塞腔内的左柱塞、右侧设有滑动连接在右柱塞孔内的右柱塞；所述左端盖内设有左进单向阀和左出单向阀，所述右端盖内设有右进单向阀和右出单向阀；泵体的外圆周侧面设有P口、T1口、T2口；所述安装孔内设有用于控制活塞体在安装孔内左右移动的泵控组件；该体积紧凑的高压水泵整体设计高度集成，节省空间和零件；液压自动控制换向，无需电控。
