【专利】一种高性能的正负倍压电荷泵电路(专利号:201911406924.0)

专利号：201911406924.0
专利状态：审中-公开
专利类型：[发明]
专利申请人：江苏芯力特电子科技有限公司
专利分类号：H02M3/07(20060101)

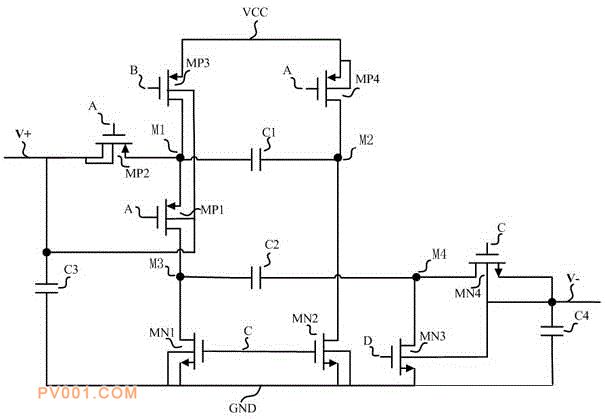

专利摘要：公开（公告）日:2020-05-12摘要:本发明公开了电荷泵电路技术领域的一种高性能的正负倍压电荷泵电路。旨在解决现有技术中电荷泵电路设计复杂，精确度低，不能同时产生正负电压的技术问题，包括电源、第一时钟信号、第二时钟信号、第三时钟信号、第四时钟信号、第一PMOS管、第二PMOS管、第三PMOS管、第四PMOS管、第一NMOS管、第二NMOS管、第三NMOS管、第四NMOS管、第一电容、第二电容、第三电容、第四电容；本发明所述一种高性能的正负倍压电荷泵电路，该电路结构简单、精确度高、功耗小；在电源电压为2.5?5V时，输出电压为±2倍电源电压，解决了一般电路无法同时产生正负倍压的问题。
