【专利】一种太阳能即热热泵热水器(专利号:202010016824.3)

专利号：202010016824.3
专利状态：审中-公开
专利类型：[发明]
专利申请人：北京建筑大学
专利分类号：F24H4/02(20060101)

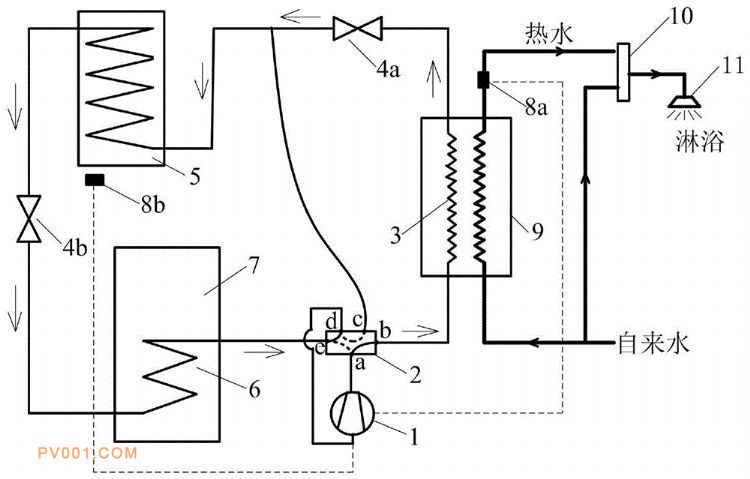

专利摘要：公开（公告）日:2020-05-15摘要:本发明提出了一种太阳能即热热泵热水器，所述热泵热水器包括：太阳能集热器、带有循环路径切换装置的热泵循环管路和热水换热器；太阳能集热器串接在热泵循环管路中供热膨胀阀与储热膨胀阀之间的管路上；热泵循环系统的冷凝器设置在热水换热器的内部；通过循环路径切换装置切换热泵循环管路的循环路径，在洗浴时，热泵循环管路切换至供热循环路径，利用热泵循环管路对热水换热器的水快速加热，实现即热，当不洗浴时，将热泵循环管路切换至储热循环路径，利用太阳能集热器及热泵循环管路对冷水箱内的工质进行加热，降低了太阳能集热器的集热温度，实现了太阳能的有效利用，使太阳能热集热器的运行费率进一步降低，且规避了加热速度慢的技术缺陷。
