【专利】电荷泵和包括电荷泵的存储器件(专利号:201911087312.X)

专利号：201911087312.X
专利状态：审中-公开
专利类型：[发明]
专利申请人：三星电子株式会社
专利分类号：H02M3/07(20060101)

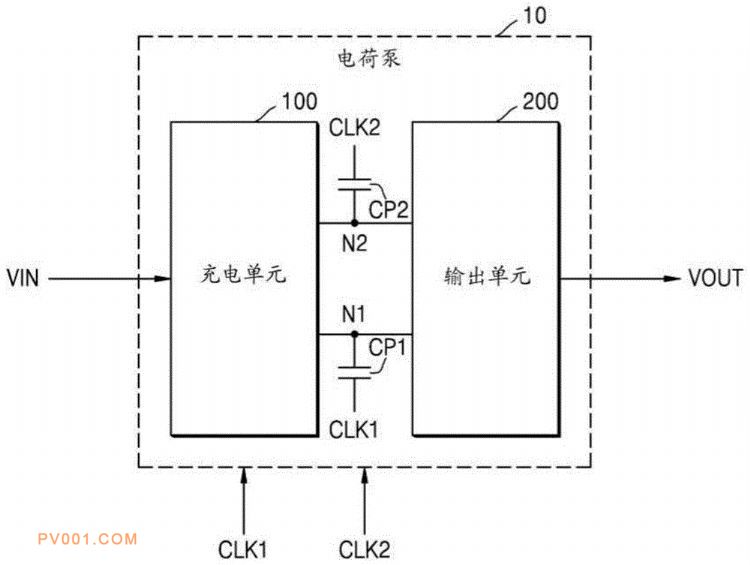

专利摘要：公开（公告）日:2020-05-15摘要:一种电荷泵包括：充电单元，包括连接在被配置为接收输入电压的输入端子和第一节点之间的第一n型晶体管、连接在输入端子和第二节点之间的第二n型晶体管、被配置为基于第一时钟信号控制第一n型晶体管的第一栅极控制元件和被配置为基于具有与第一时钟信号相反相位的第二时钟信号控制第二n型晶体管的第二栅极控制元件；第一泵浦电容器，包括连接到第一节点的一端和被配置为接收第一时钟信号的另一端；第二泵浦电容器，包括连接到第二节点的一端和被配置为接收第二时钟信号的另一端；和输出单元。
