【专利】一种高强度的大功率防震压裂泵(专利号:201921156062.6)

专利号：201921156062.6
专利状态：有权
专利类型：[实用新型]
专利申请人：江苏艾福泰克能源装备有限公司
专利分类号：F04C15/00(20060101)

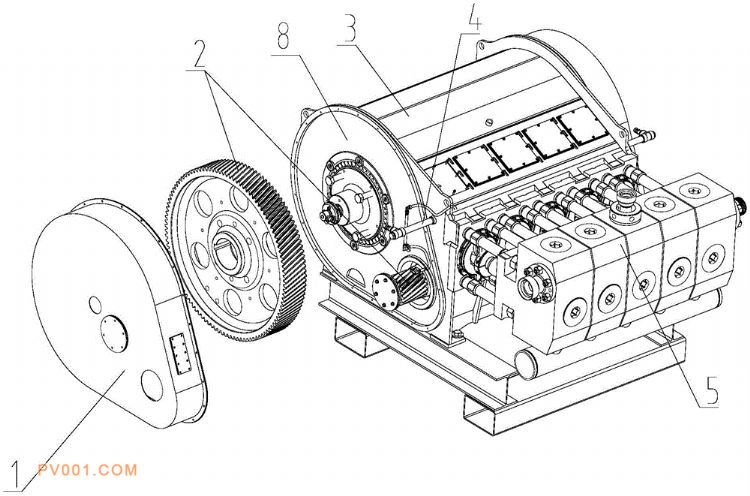

专利摘要：公开（公告）日:2020-05-15摘要:本实用新型提供了一种高强度的大功率防震压裂泵，包括齿轮罩、斜齿轮、压裂泵机架、液压油缸、外封板、压裂泵主体；斜齿轮设置有两组，分别独立地固定安装在压裂泵主体的一端，斜齿轮外部固定安装有齿轮罩；压裂泵机架固定安装在压裂泵主体上端，外封板通过多组槽焊缝口与压裂泵机架的内部及四周焊接连接；所述液压油缸固定安装在压裂泵机架的一侧。与现有技术相比，该压裂泵，可实现外封板内部和压裂泵机架的内部焊接，让外封板内部和压裂泵机架完全贴合，增加了压裂泵一体性，获得了更好的防振性能和机架强度，保证了压裂泵的长期使用，延长了压裂泵的使用寿命。
