【专利】一种基于二氧化碳热泵技术的中药浓缩装置(专利号:201921356715.5)

专利号：201921356715.5
专利状态：有权
专利类型：[实用新型]
专利申请人：江苏和诚制药设备制造有限公司
专利分类号：B01D1/00(20060101)

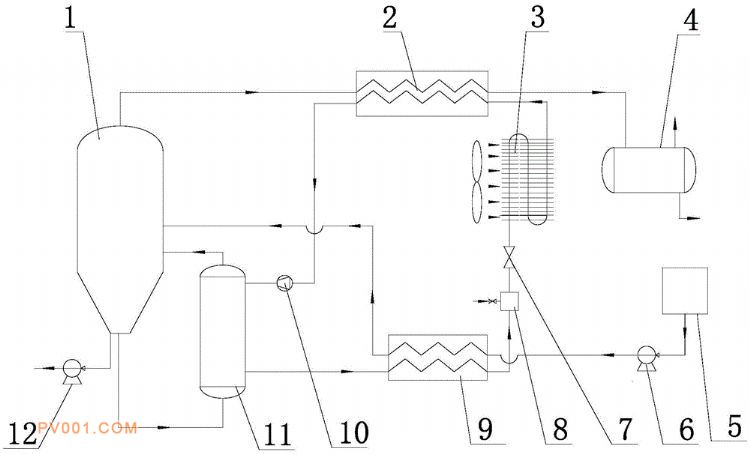

专利摘要：公开（公告）日:2020-05-15摘要:本实用新型属于热泵技术应用领域，具体涉及一种基于二氧化碳热泵技术的中药浓缩装置，包括走料系统和热泵系统，走料系统包括储料罐，储料罐通过进料管路连接分离器，分离器通过蒸汽管路连接凝液罐；热泵系统包括压缩机组，压缩机组通过管路依次连接冷凝器、介质储罐、膨胀阀、蒸发器，蒸发器又与压缩机组相连接；冷凝器通过循环管路与分离器相连。本实用新型通过热泵技术，采用环保CO2作为介质，对热能进行重复利用，同时高真空度保证物料能在较低的温度下进行蒸发，溶剂冷凝回收效率高、节能效果显著；系统将空气热能进行吸收，而且能够将加热装置排放的能量进行余热回收，介质循环利用，消除加热蒸汽和冷凝水用量，可有效降低能源消耗。
