【专利】一种带BOOST升压的单相光伏水泵逆变器的控制方法和系统(专利号:202010051524.9)

专利号：202010051524.9
专利状态：审中-公开
专利类型：[发明]
专利申请人：深圳市东力科创技术有限公司
专利分类号：H02M7/48(20070101)

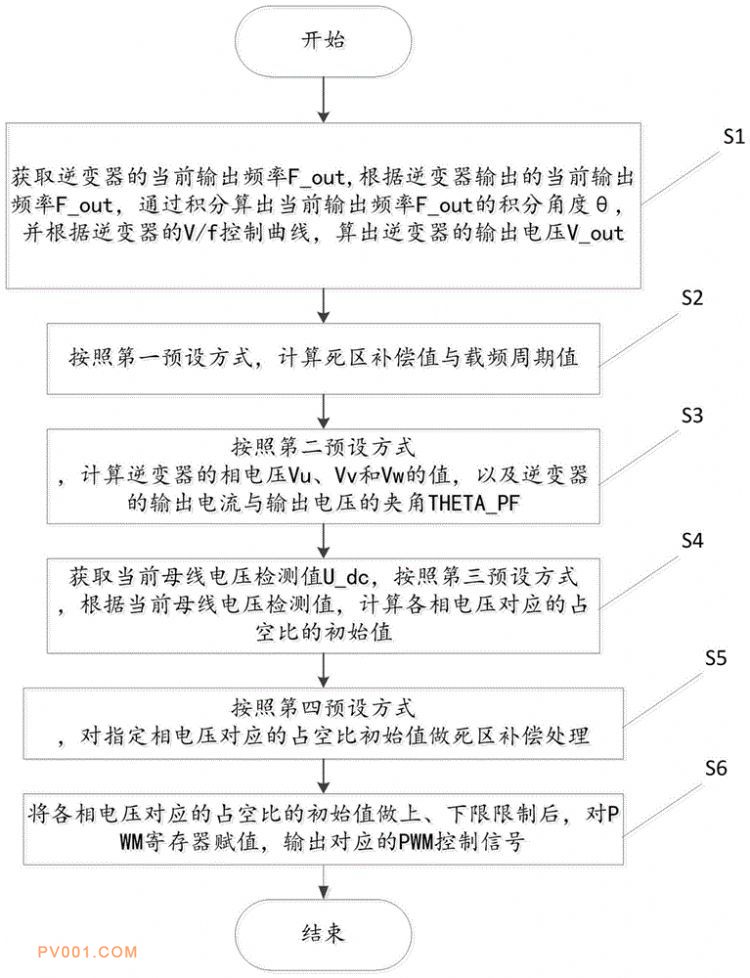

专利摘要：公开（公告）日:2020-05-15摘要:本发明揭示一种带BOOST升压的单相光伏水泵逆变器的控制方法及系统，所述方法包括：获取逆变器的当前输出频率F_out,根据逆变器输出的当前输出频率F_out，通过积分算出当前输出频率F_out的积分角度θ，并根据逆变器的V/f控制曲线，算出逆变器的输出电压V_out；计算死区补偿值与载频周期值；计算逆变器的相电压Vu、Vv和Vw的值，以及逆变器的输出电流与输出电压的夹角THETA_PF；获取当前母线电压检测值U_dc，根据当前母线电压检测值，计算各相电压对应的占空比的初始值；对指定相电压对应的占空比初始值做死区补偿处理；将各相电压对应的占空比的初始值做上、下限限制后，对PWM寄存器赋值，输出对应的PWM控制信号。通过本方案，使得太阳能逆变器与单相水泵适配，方便用户。
