【专利】一种电液数字角度反馈伺服阀(专利号:201921716427.6)

专利号：201921716427.6
专利状态：有权
专利类型：[实用新型]
专利申请人：江西博源数字液压科技协同创新有限公司
专利分类号：F15B13/04(20060101)

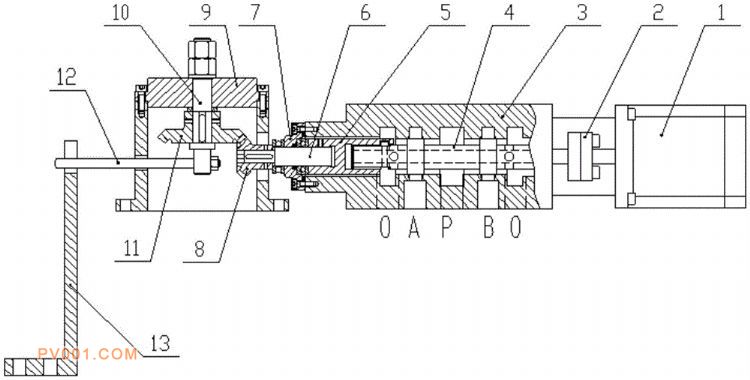

专利摘要：公开（公告）日:2020-05-22摘要:本实用新型公开了一种电液数字角度反馈伺服阀，包括伺服电机、阀体、阀芯和反馈杆，阀芯位于阀体内部且与阀体同轴，阀芯一侧同轴设置有联轴节与伺服电机连接，阀芯另一侧通过螺纹连接有螺套，螺套远离阀芯一端沿轴线固定连接有传动杆，传动杆旁边设置有齿轮箱，齿轮箱内设置有第一锥齿轮与传动杆靠近齿轮箱一端同轴固定连接，齿轮箱内还设置有齿轮轴和第二锥齿轮，第二锥齿轮固定设置于齿轮轴上，且与第一锥齿轮成直角啮合，齿轮轴末端固定设置有连接杆且与齿轮轴垂直，反馈杆设置于连接杆另一端，与连接杆活动连接。本实用新型的目的在于提供一种电液数字角度反馈伺服阀，以达到可对角度进行反馈控制的目的。
