【专利】射流管式伺服阀滑阀轴向配磨及零位特性测试装置(专利号:201921390192.6)

专利号：201921390192.6
专利状态：有权
专利类型：[实用新型]
专利申请人：上海衡拓液压控制技术有限公司
专利分类号：F15B19/00(20060101)

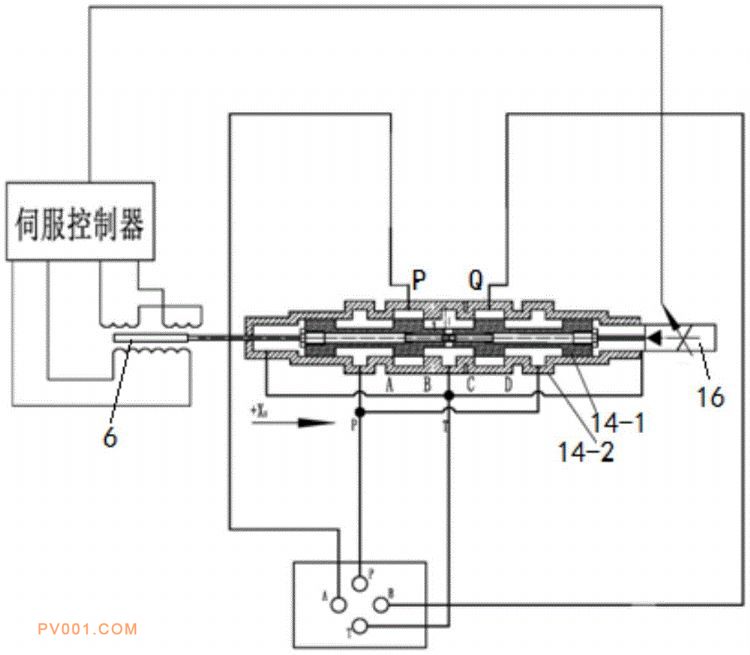

专利摘要：公开（公告）日:2020-05-22摘要:本实用新型涉及一种射流管式伺服阀滑阀轴向配磨及零位特性测试装置，位移传感器装置和力马达装置分别置于固定机构两侧，滑阀组件中的配磨阀芯两侧分别通过联杆连接移传感器装置和力马达装置，滑阀组件连接两个泵源，滑阀组件中的插装式电磁阀连接滑阀液压轴向配磨仪，由滑阀液压轴向配磨仪来设置各电磁阀的电磁铁状态，低频信号发生器发出电流信号给伺服控制器，伺服控制器输出电压给力马达装置，用于控制力马达装置加力，从而实现配磨阀芯的移动；位移传感器装置将配磨阀芯位置信号反馈至伺服控制器，从而实现闭环控制，X?Y记录仪通过采集伺服控制器中配磨阀芯位移量和滑阀液压轴向配磨仪中流量计的流量值来绘制滑阀轴向配磨曲线和滑阀零位流量曲线。
