【专利】一种制氧机用一体式调压阀(专利号:201921517221.0)

专利号：201921517221.0
专利状态：有权
专利类型：[实用新型]
专利申请人：武汉美氧科技有限公司
专利分类号：C01B13/02(20060101)

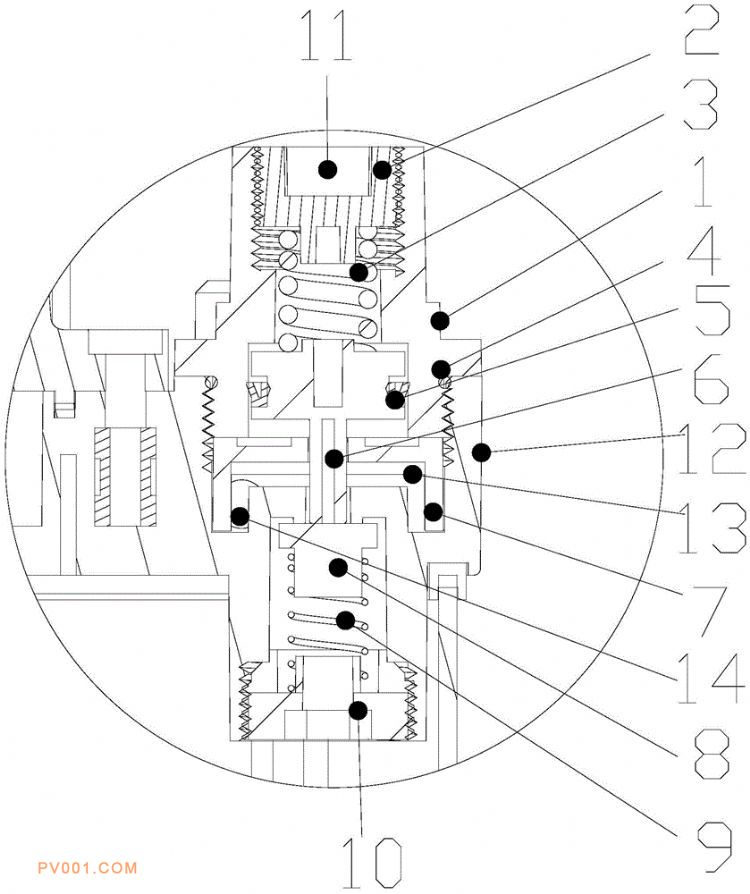

专利摘要：公开（公告）日:2020-05-22摘要:一种制氧机用一体式调压阀，用于分子筛式制氧机的氧气调压输出，的一体式调压阀的阀体由螺纹连接的上阀体与下阀体拼接构成，下阀体与制氧机的吸附塔上盖为一体浇注形成，下阀体的下端开口，与制氧机的高压氧仓连通，在上阀体与下阀体的连接处设有缓冲腔，在缓冲腔内的下阀体侧壁设有氧气出口，氧气出口通过氧气输出通道连接到设于吸附塔上盖上端的氧气输出端。本实用新型实现了在将吸附塔上盖结构简化的同时，将调压阀与吸附塔上盖一体浇注制作，从而方便了使用操作。将调压阀集成到吸附塔上盖的同时，简化了调压阀内部结构，进一步降低了制作和工艺安装成本。
