【专利】一种节流阀自动装配生产线的阀体锁扣铆合装置(专利号:201920425281.3)

专利号：201920425281.3
专利状态：有权
专利类型：[实用新型]
专利申请人：宁波英特灵气动科技有限公司
专利分类号：B23P19/027(20060101)

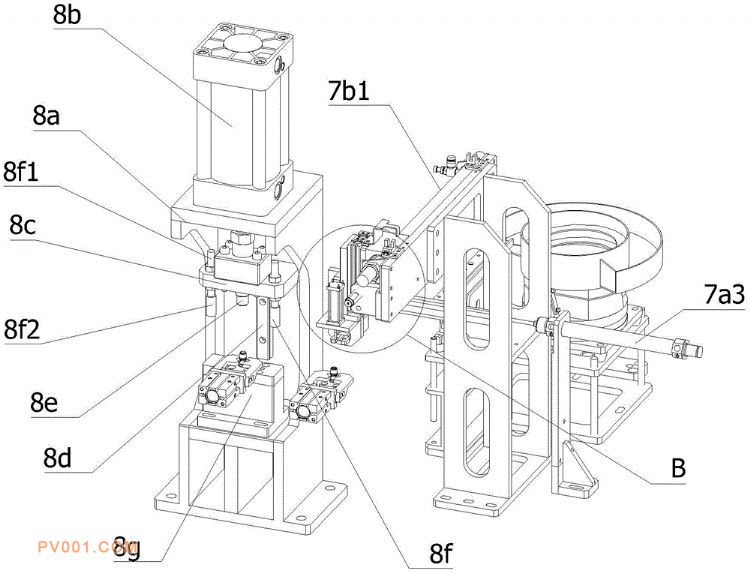

专利摘要：公开（公告）日:2020-05-01摘要:本实用新型涉及节流阀自动装配设备技术领域，具体地，涉及一种节流阀自动装配生产线的阀体锁扣铆合装置，包括有阀体移料机构、阀芯安装机构、阀体锁扣铆合机构，阀芯安装机构包括有阀芯上料台和阀芯安装机械手，阀芯上料台安装在上料机构的出料口，阀体锁扣铆合机构包括有铆接工作支架、第十八直线驱动装置、铆合头和铆接工作台，第十八直线驱动装置固定安装在铆接工作支架的顶端，第十八直线驱动装置的输出方向竖直向下设置，铆合头固定安装在第十八直线驱动装置的工作端，铆接工作台设置在铆合头的正下方，该装置可以自动上料、自动安装阀芯，还可以自动将安装完阀芯的阀体锁扣铆合。
