【专利】一种用于大型阀门安装的临时支撑结构(专利号:201921090764.9)

专利号：201921090764.9
专利状态：有权
专利类型：[实用新型]
专利申请人：三门核电有限公司
专利分类号：B23K37/00(20060101)

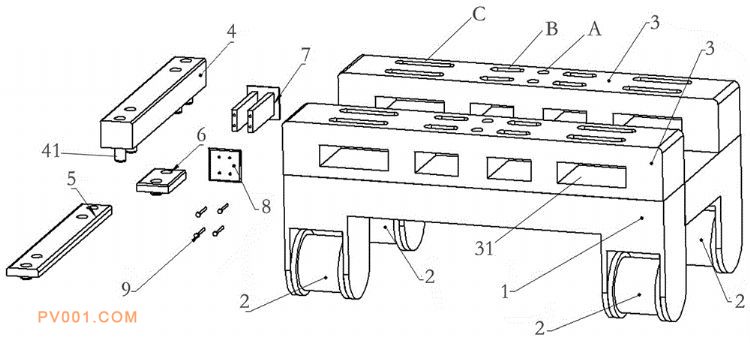

专利摘要：公开（公告）日:2020-05-01摘要:本实用新型属于核电站管道安装技术领域，具体涉及一种用于大型阀门安装的临时支撑结构，包括：滑轨和支撑本体，所述支撑本体包括支撑支架和设置在所述支撑支架上的定位部件和设置在所述定位部件上的支撑板，所述支撑板包括厚支撑板、薄支撑板和支撑配板；所述定位部件、厚支撑板、薄支撑板和支撑配板上均开有竖直设置的支撑定位槽，所述厚支撑板、薄支撑板和支撑配板的底部均设置有定位卡榫，所述定位部件、厚支撑板、薄支撑板和支撑配板之间通过定位卡榫与支撑定位槽插接。可以解决大型阀门与管道组对、焊接时因体积与重量带来的操作困难等问题；能够根据大型管道与阀门实际大小，装配出相对应尺寸的临时支撑。
