【专利】阀装置(专利号:201880056971.4)

专利号：201880056971.4
专利状态：审中-公开
专利类型：[发明]
专利申请人：纽珀有限公司
专利分类号：F16K31/385(20060101)

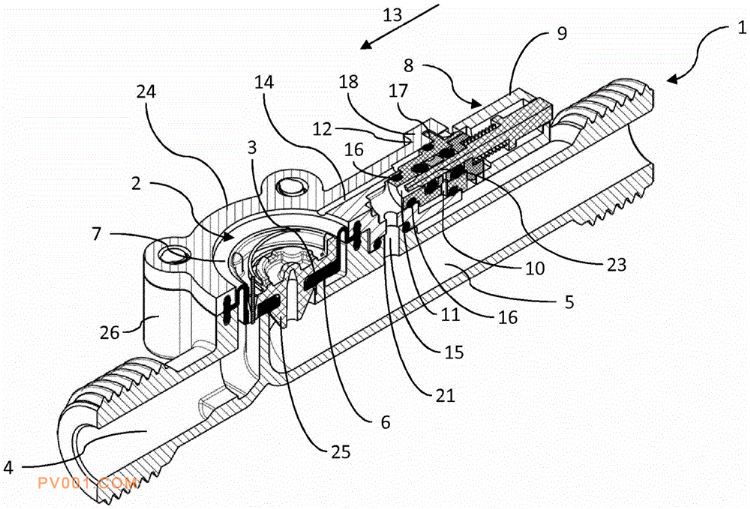

专利摘要：公开（公告）日:2020-05-01摘要:本发明涉及一种阀装置(1)，其包括主阀(2)和设置用于控制主阀的且沿嵌入方向(13)能嵌入辅助阀接纳部(12)中的辅助阀(8)，其中，通过关闭辅助阀(8)在由膜片(6)关闭的压力腔(7)内形成压力，由此在主阀入口(4)和主阀出口(5)之间的阀座(3)可被关闭，其中，通过打开辅助阀(8)，通过水经由辅助阀接纳部(12)的与压力室连接的进口(14)以及与之邻接的通过辅助阀(8)的基体(9)构成的辅助阀入口(10)和通过辅助阀(8)的基体(9)构成的辅助阀出口(11)以及与之邻接的排出口(15)流出到主阀出口(5)中能调节在压力室(7)内的压力卸载，其中，所述排出口(15)在膜片(6)的流出侧通入主阀出口(5)中，其中，所述辅助阀入口(10)和所述辅助阀出口(11)沿辅助阀(8)的纵轴线彼此错位地设置。
