【专利】一种燃气自闭阀(专利号:201810580686.4；108708998B)

专利号：201810580686.4;108708998B
专利状态：有权
专利类型：[发明授权]
专利申请人：海南广天恒科技发展有限公司
专利分类号：F16K17/04(20060101)

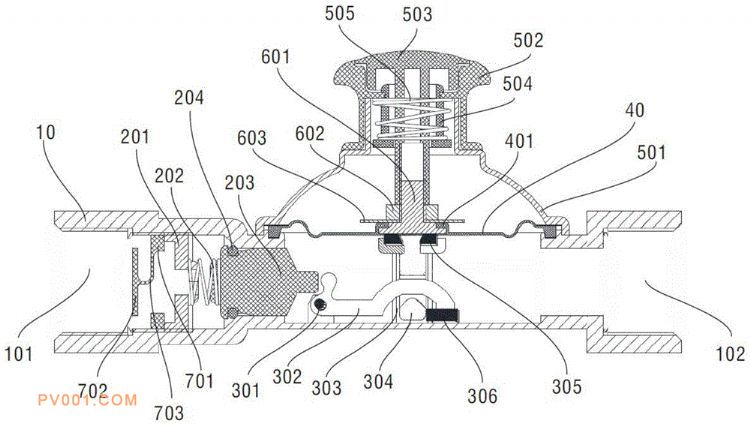

专利摘要：公开（公告）日:2020-05-05摘要:本发明提供了一种燃气自闭阀，包括：主阀体、顺向关闭机构、超压保护机构及膜片；主阀体的进气口、出气口分别与储气设备及连接有用气设备的管路相连；膜片与主阀体的开口密封连接；膜片朝向其上侧鼓起的当前高度不大于设定高度时，可与超压保护机构保持连接，并向超压保护机构施加并维持竖直拉力，管路内发生超压现象时，鼓起目标高度，使得超压保护机构与膜片分离，目标高度大于设定高度；超压保护机构根据竖直拉力向顺向关闭机构施加并维持水平推力，与膜片分离时，水平推力消失；顺向关闭机构在受到水平推力时，与主阀体的内壁形成气隙，水平推力消失时，与主阀体的内壁密封连接。通过本发明的技术方案，可提高燃气使用过程的安全性。
