【专利】一种用于气力输送系统双阀板闸阀的控制系统及使用方法(专利号:201810369831.4；108518495B)

专利号：201810369831.4;108518495B
专利状态：有权
专利类型：[发明授权]
专利申请人：浙江海睿阀门有限公司
专利分类号：F16K3/02(20060101)

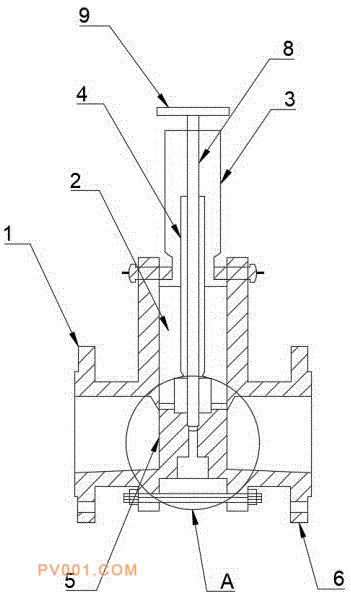

专利摘要：公开（公告）日:2020-05-05摘要:本发明提供一种用于气力输送系统双阀板闸阀的控制系统及使用方法，涉及双闸板闸阀技术领域，包括闸阀本体、气动组件以及控制器，气动组件的输入端与控制器的输出端通过信号传输线连接，气动组件设置在闸阀本体的内壁，闸阀本体的顶端设置有气动组件固定壳，气动组件固定壳的内部设置有若干气动组件。通过设置转轴、旋转手柄以及阀板内侧的半弧形螺纹，转轴包括转轴第一螺纹段、转轴过渡段以及转轴第二螺纹段，半弧形螺纹从上至下通过设置三种螺纹分别与转轴第一螺纹段、转轴过渡段以及转轴第二螺纹段连接，可以避免闸阀在关闭时阀板的密封面由于过度摩擦而导致闸阀关闭不严密的问题，而且通过旋转手柄就能完成操作，操作简单。
