【专利】一种入口电动蝶阀(专利号:201911407820.1)

专利号：201911407820.1
专利状态：审中-公开
专利类型：[发明]
专利申请人：江苏高中压阀门有限公司
专利分类号：F16K1/22(20060101)

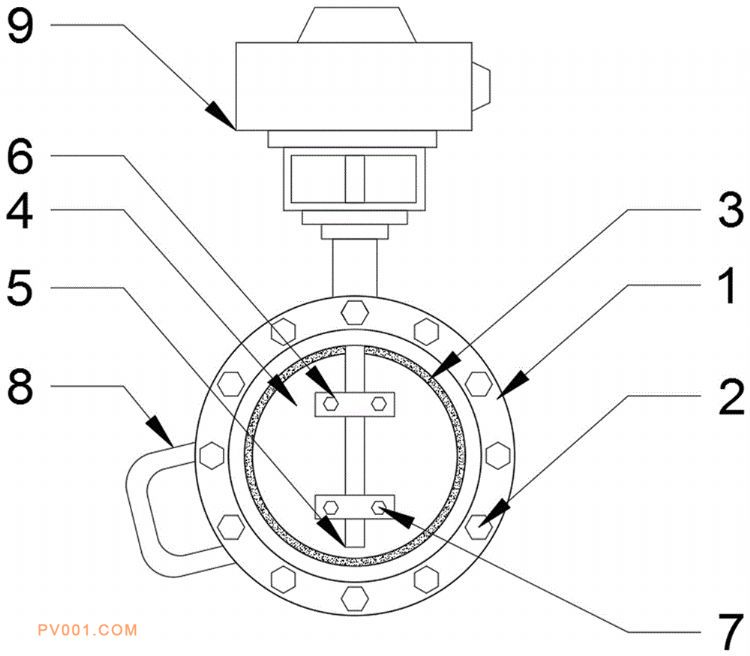

专利摘要：公开（公告）日:2020-05-01摘要:本发明属于阀门领域，尤其为一种入口电动蝶阀，包括蝶阀壳体，所述蝶阀壳体的两侧安装有螺丝，所述蝶阀壳体的底部连接有U型把手，使本装置易于移动安装，所述蝶阀壳体的上方安装有电机驱动机构，所述电机驱动机构连接有阀轴，所述阀轴通过限位螺丝和限位槽固定连接有蝶阀板，该结构能够对易于损坏的弹性密封圈一进行更换，降低了使用成本，所述蝶阀板的外边安装有弹性密封圈一，所述弹性密封圈一连接有陶瓷密封圈，弹性密封圈三能够增加与陶瓷密封圈的贴合力，提升过滤结构的密封性，所述过滤结构安装在陶瓷密封圈的侧面，所述过滤结构包括有弹性密封圈二、弹性密封圈三、过滤网，能有效减少蝶阀壳体内部各密封件的磨损，提升使用寿命。
