【专利】一种圆盘卷吸式自吸阀(专利号:201810635761.2；108843800B)

专利号：201810635761.2;108843800B
专利状态：有权
专利类型：[发明授权]
专利申请人：江苏大学
专利分类号：F16K1/32(20060101)

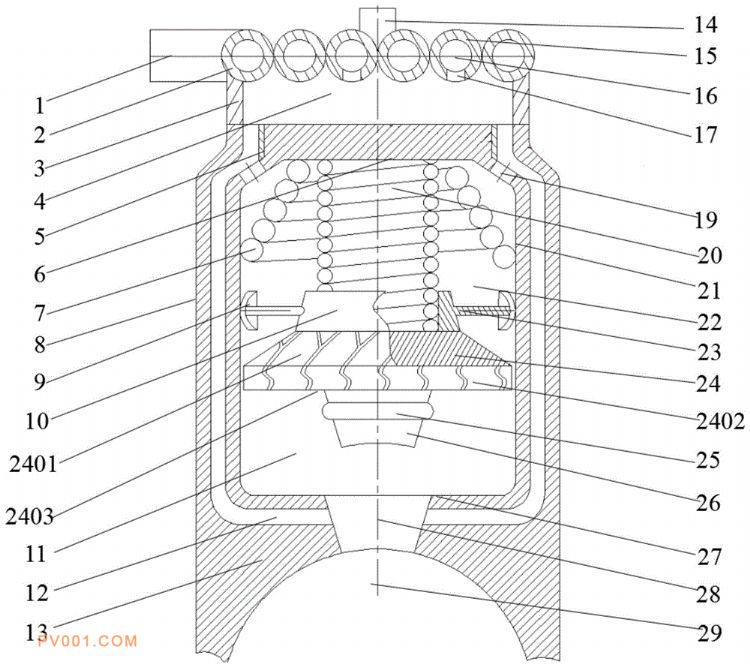

专利摘要：公开（公告）日:2020-05-05摘要:本发明提供了一种圆盘卷吸式自吸阀，包括第一壳体、第二壳体和卷吸圆盘，阀体内设有卷吸外腔和卷吸内腔，连接弹簧安装在第二壳体的顶壁上，底端连接分离盘，分离盘将卷吸内腔分割成上卷吸内腔与下卷吸内腔，卷吸内腔通过连通孔与蜗壳内腔连通，分离盘下表面安装有止通塞，卷吸圆盘上盖板与卷吸圆盘下盖板相互契合，形成圆盘卷吸腔，卷吸圆盘下盖板上开设有卷吸通孔，完成对整个泵内的空气卷吸。本发明采用圆盘卷吸式结构在减小空间体积的同时，明显提升装置的卷吸效率，并且通过分离圆盘与连接弹簧实现对整个阀体的启闭，根据自吸阶段不同，调整开度，降低了能量消耗，提高了自吸效率。
