【专利】一种带有胎式密封结构的半球阀(专利号:201921525883.2)

专利号：201921525883.2
专利状态：有权
专利类型：[实用新型]
专利申请人：南京科沭智能科技有限公司
专利分类号：F16K5/06(20060101)

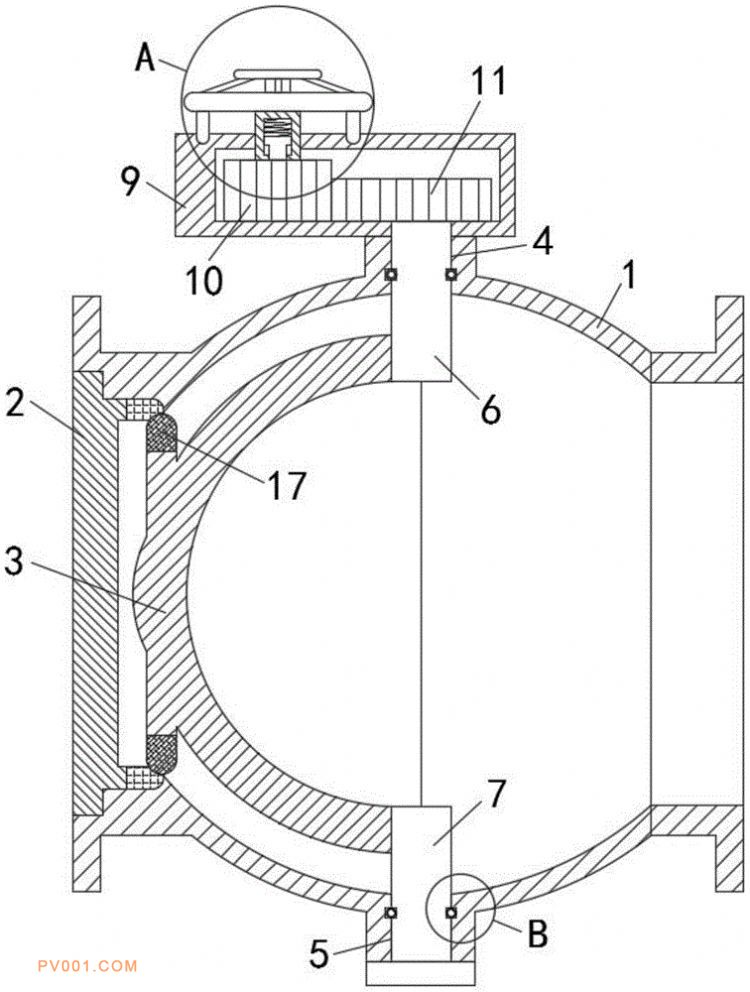

专利摘要：公开（公告）日:2020-05-05摘要:本实用新型公开了一种带有胎式密封结构的半球阀，包括阀体、阀座和球体，阀体上、下端分别设有上阀口和下阀口，阀座通过多个螺栓固定连接在阀体的出口端，球体的上、下端分别固定连接有上阀杆和下阀杆，下阀杆的下端与下阀口的内侧壁密封转动连接，上阀杆的上端延伸至上阀口上端设置，上阀杆的上端与上阀口的内侧壁密封转动连接，阀体的上端设有流量调节机构，上阀杆和上阀口的连接处和下阀杆和下阀口的连接处均设有胎式密封圈。本实用新型设置有主齿轮和副齿轮，因为主齿轮的半径小于副齿轮的半径，所以在通过主齿轮转动副齿轮的过程中能更为省力，且主齿轮的线速度大于副齿轮，能有效提高对球体转动角度的精确控制，对流量进行更精确的调控。
