【专利】一种流量压差整定阀(专利号:201921064945.4)

专利号：201921064945.4
专利状态：有权
专利类型：[实用新型]
专利申请人：上海艾维科阀门股份有限公司
专利分类号：F16K17/22(20060101)

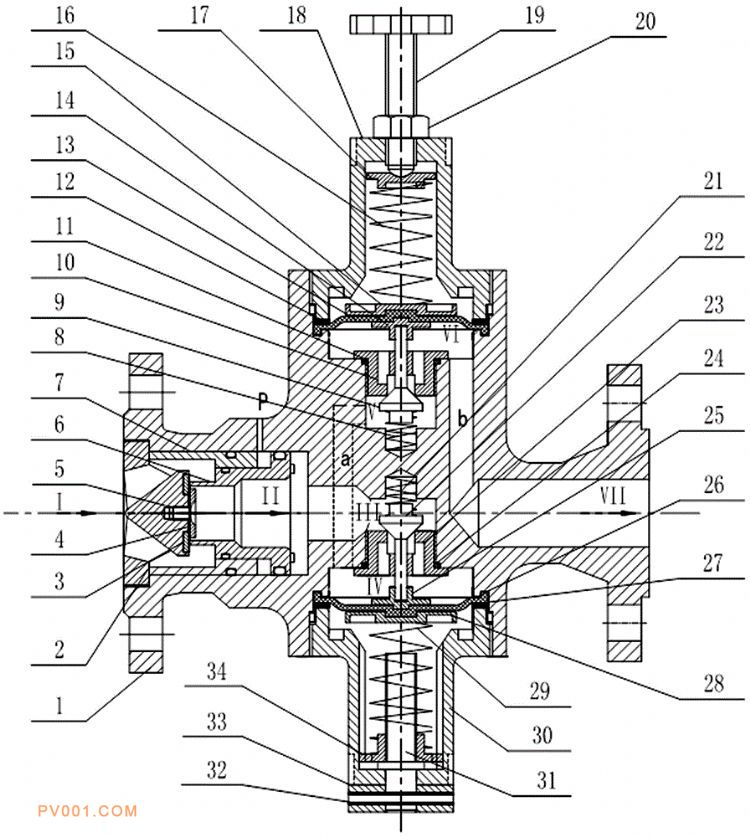

专利摘要：公开（公告）日:2020-05-05摘要:一种流量压差整定阀，其特征在于，包括一级减压单元、二级减压单元和三级减压单元，一级减压单元位于整定阀的前侧，一级减压单元包括第一阀体，第一阀体沿水平方向设置，第一阀体内侧设有活塞套，活塞套内侧设有活塞，活塞前端设有导流阀座，二级减压单元位于整定阀的下部，所述三级减压单元位于整定阀的上部；本实用新型的优点在于：分三组减压单元，分高压和低压调节区，根据工况进行不同比例的压力分配，第一组为活塞类比例减压单元，第二三组为隔膜型减压单元，第三级为低压精细调节，弹簧刚度小，螺杆设计为明杆调节，调节杆螺距较小，便于精细调节，通过以上压力优化整合，将上游的高压力调节整定为下游低压力，满足工艺流量需求。
