【专利】一种自动排气阀结构(专利号:201920562763.3)

专利号：201920562763.3
专利状态：有权
专利类型：[实用新型]
专利申请人：郝泽栋
专利分类号：F16K17/04(20060101)

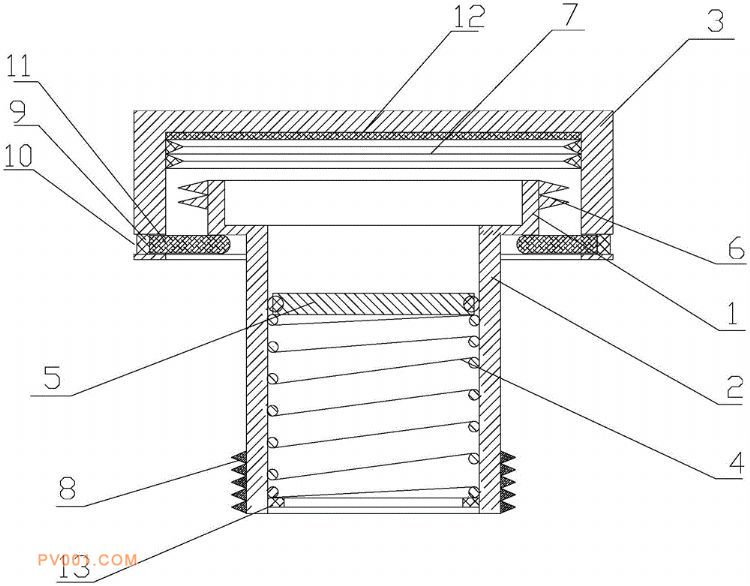

专利摘要：公开（公告）日:2020-05-05摘要:本实用新型涉及高压充气产品技术领域，涉及一种自动排气阀结构，包括阀体和阀盖，阀体包括空心柱一和空心柱二，空心柱一的内径大于空心柱二的内径，阀体内设置有一阀片，阀片底部连有弹簧，弹簧处于自由状态时，阀片的外周与空心柱二的内周抵接，弹簧处于伸长状态时，阀片伸出至空心柱一的内部，所述阀盖套设在所述空心柱一的外周，阀盖的内壁与空心柱一外壁之间留有与外部连通的间隙；本实用新型的有益效果体：当气囊内气压处于安全值或低压时，阀片位于空心柱二处，能够有效防止漏气；当气囊内气压处于高压或者需要排气时，气压会将阀片顶至空心柱一处，使得多余的气体从阀片和空心柱一之间的间隙流出，有效防止了气囊内压力过大而爆裂。
