【专利】一种叠加式单向节流阀(专利号:201921547224.9)

专利号：201921547224.9
专利状态：有权
专利类型：[实用新型]
专利申请人：宁波市镇海海威液压科技有限公司
专利分类号：F16K3/02(20060101)

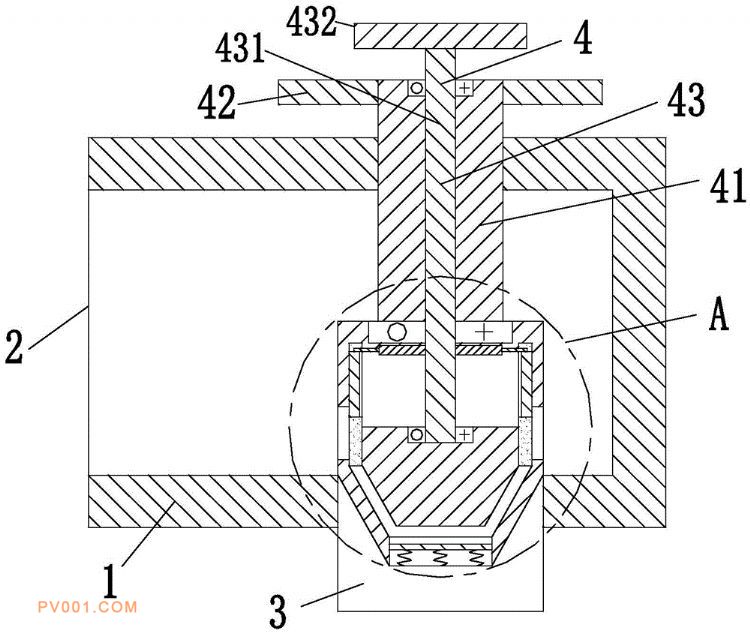

专利摘要：公开（公告）日:2020-05-05摘要:本实用新型涉及控制阀产领域，尤其涉及一种叠加式单向节流阀，包括阀体、进水口、出水口和控制组件，所述阀体的左端设有进水口，阀体的下端面连通有出水口，阀体的上端面螺纹连接有控制组件，控制组件包括与阀体上端面螺纹连接的主控杆，主控杆侧壁的上端安装有转盘，主控杆的中部通过轴承连接有子控机构，主控杆的下端面通过轴承安装有控制阀。本实用新型所提供的一种叠加式单向节流阀，设计有缓冲板，能够避免管道内压力不稳定时，节流流量不稳的问题，保持节流流量平稳，同时，还设计有子控机构，通过子控机构能够对小流量的节流精准调节和控制，操作简单，避免小流量节流控制精度不足。
