【专利】一种排烟阀的出口调节装置(专利号:201921056133.5)

专利号：201921056133.5
专利状态：有权
专利类型：[实用新型]
专利申请人：武汉高新鼓风机制造有限公司
专利分类号：F16K1/226(20060101)

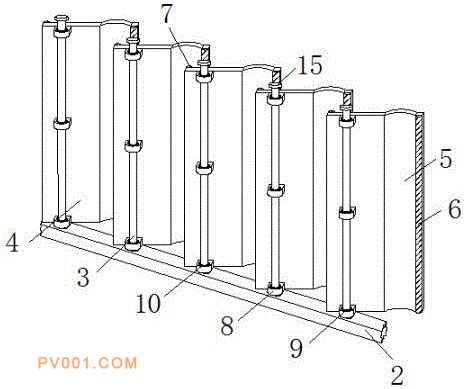

专利摘要：公开（公告）日:2020-05-05摘要:本实用新型公开了一种排烟阀的出口调节装置，属于烟气排放技术领域，包括装置主体，所述装置主体的外侧设置有支撑架，所述支撑架的内侧均匀设置有多组支撑杆，所述支撑杆的一侧皆设置有扇叶，所述扇叶一端的一侧均匀设置有多组固定块，所述固定块的内侧皆设置有连接环，所述连接环的外侧皆设置有扭力弹簧，所述扇叶远离支撑杆的一侧设置有弧形凹槽。本实用新型通过利用扭力弹簧的弹力，当排烟结束后，烟气对扭力弹簧的压力变小（排烟时，集中的烟气对扇叶进行挤压，使扇叶以支撑杆为基点转动，从而使扭力弹簧受力），使扇叶在扭力弹簧弹力的作用下复位，使每组扇叶上的第一软垫和第二软垫密封接触，实现了自主关闭排烟口，从而提高了工作效率。
