【专利】防误操作闸阀(专利号:201920802166.3)

专利号：201920802166.3
专利状态：有权
专利类型：[实用新型]
专利申请人：温州龙湾捷泰阀门有限公司
专利分类号：F16K35/06(20060101)

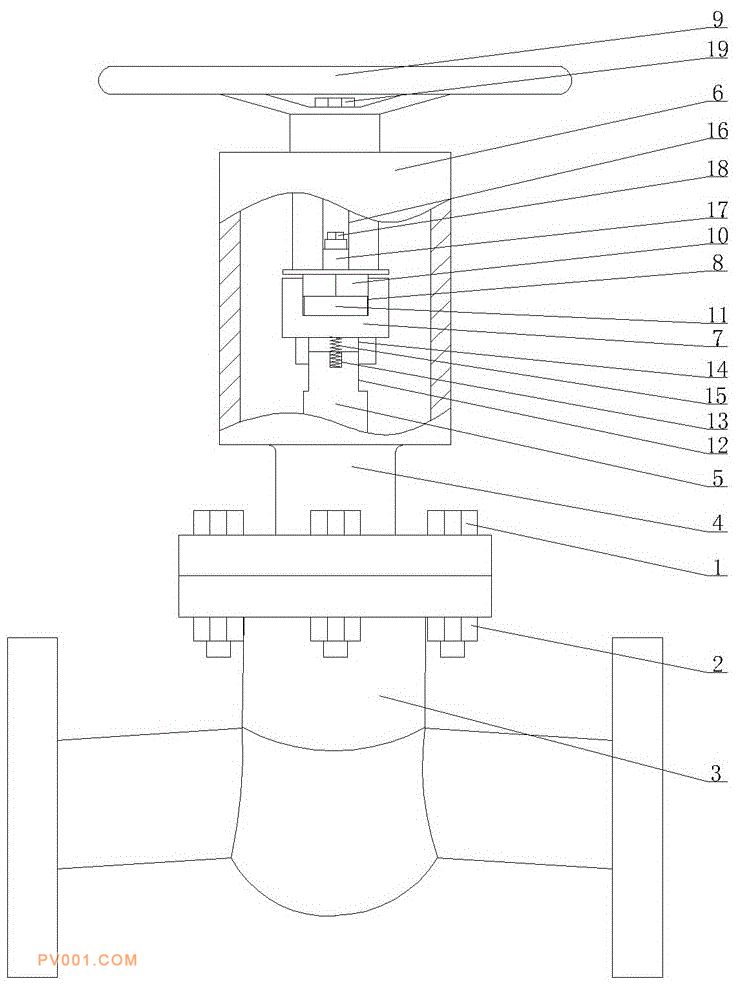

专利摘要：公开（公告）日:2020-05-05摘要:本实用新型公开的防误操作闸阀，包括通过螺栓、螺母连接的阀体和阀盖，阀体内设有闸板，闸板上端连接阀杆，阀杆穿出阀盖内，阀盖上端设有保护罩，保护罩内设有活动件，活动件上端设有多边形凹槽，保护罩上穿设有手轮，手轮下端设有可插入多边形凹槽的多边形凸块，多边形凸块下端设有可在多边形凹槽内空转的圆柱体，阀杆插入保护罩内，且阀杆上部侧面具有多个缺槽、上端设有弹簧槽，活动件下端设有与阀杆上部配合的凹槽，凹槽和弹簧槽之间设有弹簧，手轮、多边形凸块和圆柱体上设有相通的螺纹孔，螺纹孔内螺接有螺杆，螺杆上端设有多边形凸起，且螺杆配备有钥匙，钥匙下端具有与多边形凸起匹配的槽，手轮上的螺纹孔上螺接有螺栓。该闸阀能够防止误操作。
