【专利】管内暂堵阀(专利号:201921336922.4)

专利号：201921336922.4
专利状态：有权
专利类型：[实用新型]
专利申请人：中石化石油工程技术服务有限公司
专利分类号：中石化江汉石油工程有限公司

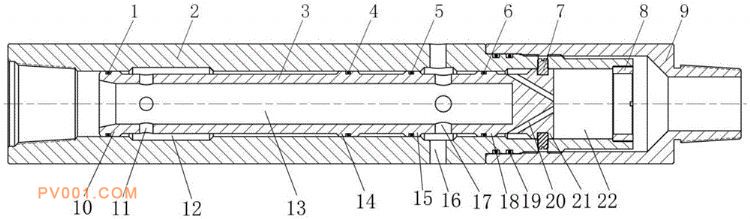

专利摘要：公开（公告）日:2020-05-05摘要:本实用新型涉及一种管内暂堵阀，包括上接头、内滑动衬套、限位环、定位销钉和下接头，上接头与下接头螺纹连接，内滑动衬套安装于上接头的中心孔内，限位销钉连接内滑动衬套和上接头，限位环安装在上接头下端；内滑动衬套设有中心通道；内滑动通道从上到下依次设置有第一凸台、第二凸台、第三凸台、第四凸台和第五凸台；内滑动衬套上设有第一旁通通道和第二旁通通道，内滑动衬套的下端设有由侧壁通向下端面的斜向传压孔；上接头的上部设有上扩径内腔和下扩径内腔，上接头下部设有第三旁通通道。本实用新型能够在封堵暂堵工具下部工具串与上部油管的同时进行正循环洗井等作业，在联通下部工具串后，使油管内部与环空隔开。
