【专利】一种压缩机吸气阀片(专利号:201920909404.0)

专利号：201920909404.0
专利状态：有权
专利类型：[实用新型]
专利申请人：杭州钱江制冷压缩机集团有限公司
专利分类号：F04B39/10(20060101)

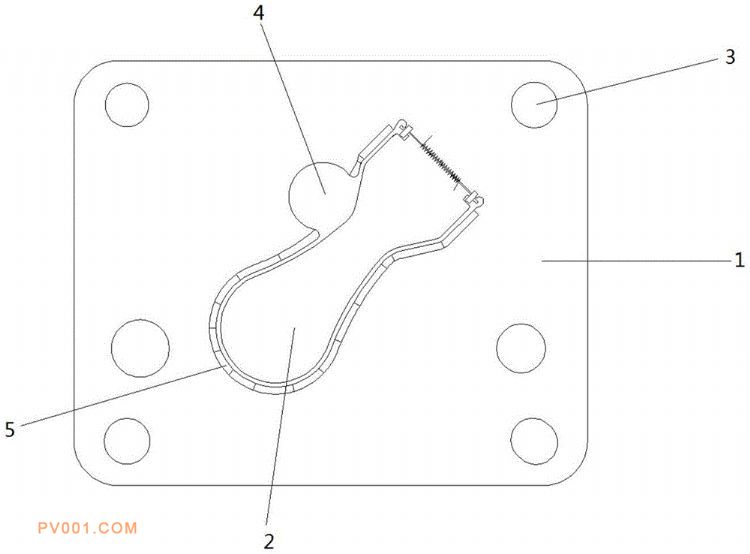

专利摘要：公开（公告）日:2020-05-05摘要:本实用新型公开了一种压缩机吸气阀片，包括阀片以及舌片，所述阀片边缘处设有安装孔，阀片中部设有用以设置舌片的镂空区，所述舌片位于镂空区内，舌片边缘与镂空区边缘之间存在间隙，舌片一端与阀片通过转轴连接，所述转轴处设有扭簧，阀片上设有排气孔，所述排气孔与镂空区连通。本实用新型舌片与阀片之间转动连接，使舌片本身不发生结构弯折，延长了舌片的寿命，在板件的边缘处安装橡胶板，改善了边缘处板件震颤，避免了震颤以及靠空气压缩造成的噪音。
