【专利】一种管式单向顺序阀(专利号:201921346940.0)

专利号：201921346940.0
专利状态：有权
专利类型：[实用新型]
专利申请人：宁波善研液压有限公司
专利分类号：F15B13/02(20060101)

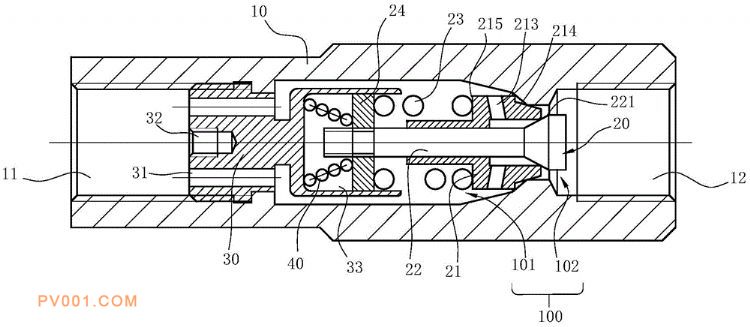

专利摘要：公开（公告）日:2020-05-05摘要:本实用新型涉及一种管式单向顺序阀，其阀体设计成管状体结构，阀芯组件从阀体的前端口装入阀腔内，包括单向阀套、阀杆、第一弹簧以及弹簧挡片，单向阀套的第一流道的后端口形成第一阀口，阀杆穿设在所述安装孔内并在后端形成能与第一阀口密封配合的第一锥体结构，弹簧挡片连接在所述阀杆的前端并将第一弹簧压紧在弹簧挡片的后端壁与单向阀套之间以使所述阀芯组件形成一整体的组配件，该一体式的组配件结构更加紧凑，且能够方便地从阀体的前端口装入所述阀腔内，这有效提高了单向顺序阀的装配效率。
