【专利】一种阀板检测装置(专利号:201921422357.3)

专利号：201921422357.3
专利状态：有权
专利类型：[实用新型]
专利申请人：菲特(天津)智能科技有限公司
专利分类号：G01N21/84(20060101)

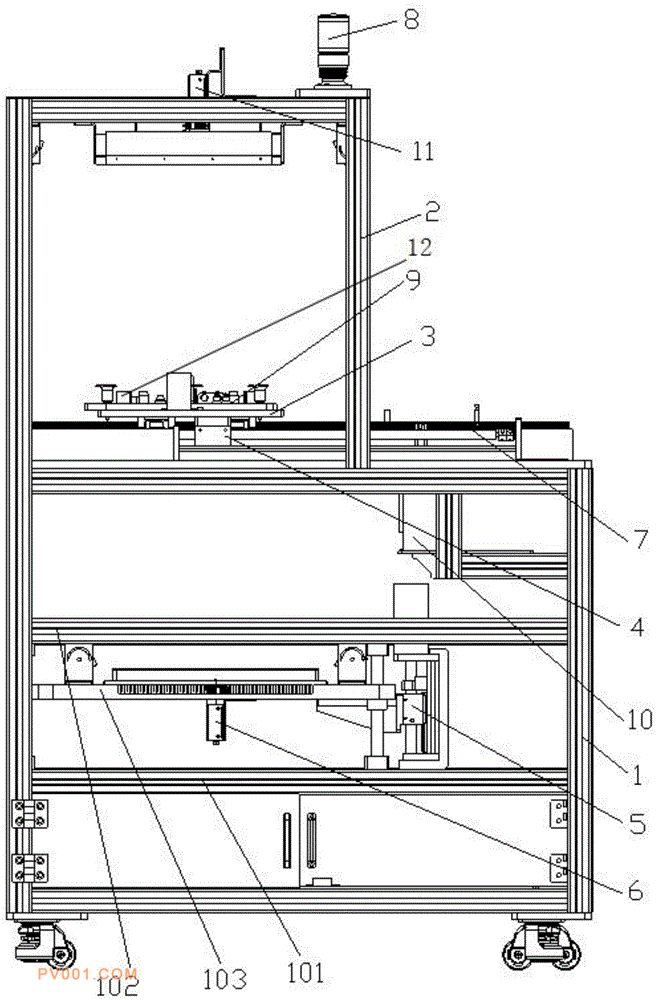

专利摘要：公开（公告）日:2020-05-08摘要:本实用新型公开了一种阀板检测装置，包括第一支架、第二支架、治具台、横向直线模组、竖向直线模组，第一支架和第二支架从下到上叠加，第一支架从下到上设有互相平行的第一台架和第二台架，第一台架和第二台架的之间的右侧安装有竖向直线模组，竖向直线模组通过水平板安装有第一相机，第二台架和第一支架的顶部之间的右侧设有电推杆，电推杆的顶部连接有检测板，第一支架的顶面的右侧设有横向直线模组，横向直线模组的顶部连接有治具台，用于放置阀板，阀板的底部具有锥形杆，以插入检测板的检测孔内，第二支架的顶部设有第二相机。本实用新型整体结构简单，检测准确。
