【专利】一种新式硬密封闸阀(专利号:201921471406.2)

专利号：201921471406.2
专利状态：有权
专利类型：[实用新型]
专利申请人：池州市中智阀门科技有限公司
专利分类号：F16K3/14(20060101)

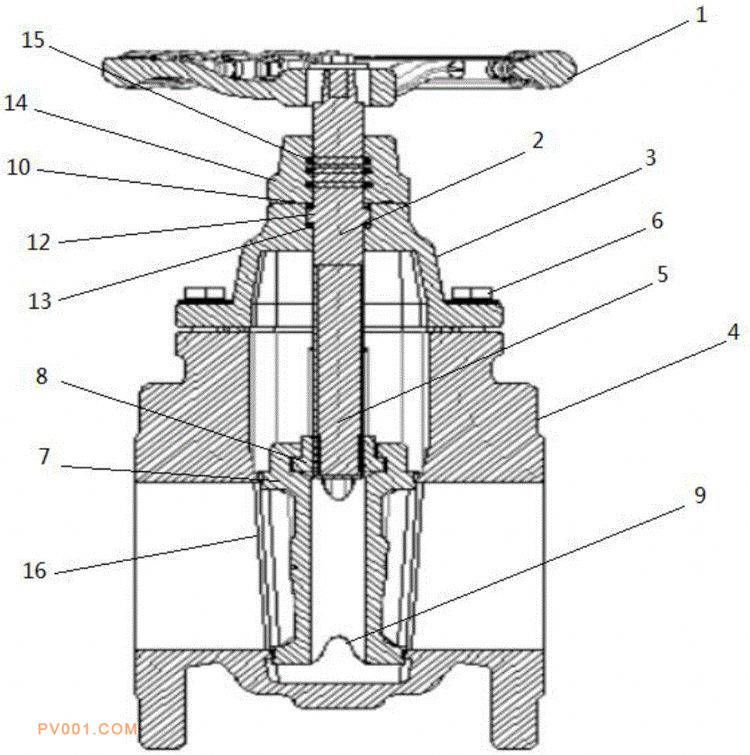

专利摘要：公开（公告）日:2020-05-08摘要:本实用新型公开了一种新式硬密封闸阀，包括转动盘、阀杆、阀盖、阀体、阀座、铜螺母、固定螺丝、阀瓣、安装块、弹性片、密封垫和限位块，所述阀体和阀盖通过固定螺丝固定在一起，所述阀体和阀盖连接处设置有密封垫，所述阀座设置在阀体上，所述转动盘安装在阀杆上，所述阀杆穿过阀盖和阀体安装在阀盖上，所述阀杆底端安装有铜螺母，所述铜螺母底端通过安装块对称设置有阀瓣，所述阀瓣之间设置有弹性片，所述限位块设置在阀体中，所述限位块作用于阀瓣上。本实用新型可以解决因加工误差造成的阀瓣与阀体配合角度不一样导致的阀门扭力过大或无法关闭的现象，且阀瓣可以微形变，起到良好的密封作用，本实用新型结构简单，操作方便，实用性强。
