【专利】一种烟道防火止回阀(专利号:201921092078.5)

专利号：201921092078.5
专利状态：有权
专利类型：[实用新型]
专利申请人：河南锦瀚通风设备有限公司
专利分类号：F16K15/03(20060101)

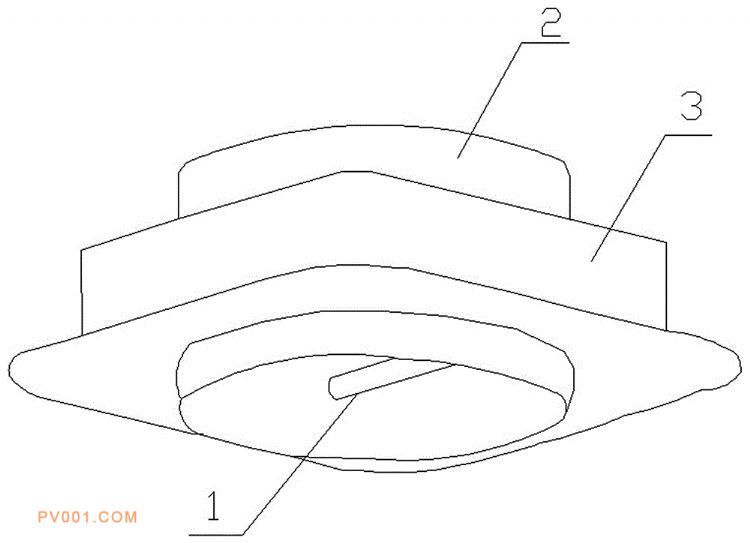

专利摘要：公开（公告）日:2020-05-08摘要:本实用新型公开了一种烟道防火止回阀，包括阀体、阀片，所述阀体包括烟道及设置在烟道外侧的烟台，所述烟道一侧进口与油烟管道连接，另一侧出口上设有阀片，所述阀片四周布满硅胶膜片，所述阀片安装在烟道内，其一侧通过连接座铰接在烟道的一侧，所述连接座上方的烟道内侧设有熔断片，所述熔断片一端连接着横杆的中心，所述横杆长度小于阀片的直径。本新型不仅能很好的解决止回阀远离与筒体连接的一端密封问题，防止油烟反流，而且能够在公共烟道发生明火造成异物脱落时，防止异物将止回阀远离与筒体连接的一端砸开，造成明火或烟气进入室内。
