【专利】一种阀体气密性检测装置(专利号:201921719502.4)

专利号：201921719502.4
专利状态：有权
专利类型：[实用新型]
专利申请人：苏州协同创新智能制造装备有限公司
专利分类号：G01M3/02(20060101)

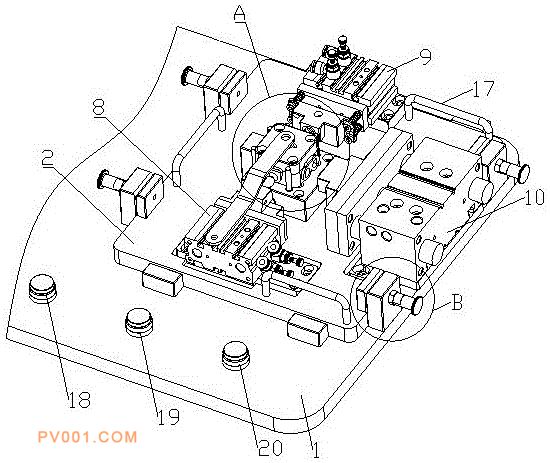

专利摘要：公开（公告）日:2020-05-08摘要:本实用新型公开了一种阀体气密性检测装置，包括底座，底座上设有检测平板，检测平板上设有定位机构和封堵机构；定位机构包括固定在检测平板上的定位块，定位块上设有待测阀体，阀体的前侧设有第一气口，阀体的后侧设有第二气口，且阀体的右侧设有第三气口；封堵机构包括第一仿型堵头、第二仿型堵头和第三仿型堵头，第一仿型堵头连接有第一气缸，第一气缸用于驱动第一仿型堵头封堵第一气口，第二仿型堵头连接有第二气缸，第二气缸用于驱动第二仿型堵头封堵第二气口，第三仿型堵头连接有第三气缸，第三气缸用于驱动第三仿型堵头封堵第三气口。本实用新型一种阀体气密性检测装置，其结构合理，能够方便有效的对阀体气密性进行检测。
