【专利】基于双四通换向阀的跨临界CO2三联供舒适系统(专利号:201921348780.3)

专利号：201921348780.3
专利状态：有权
专利类型：[实用新型]
专利申请人：天津商业大学
专利分类号：F25B9/00(20060101)

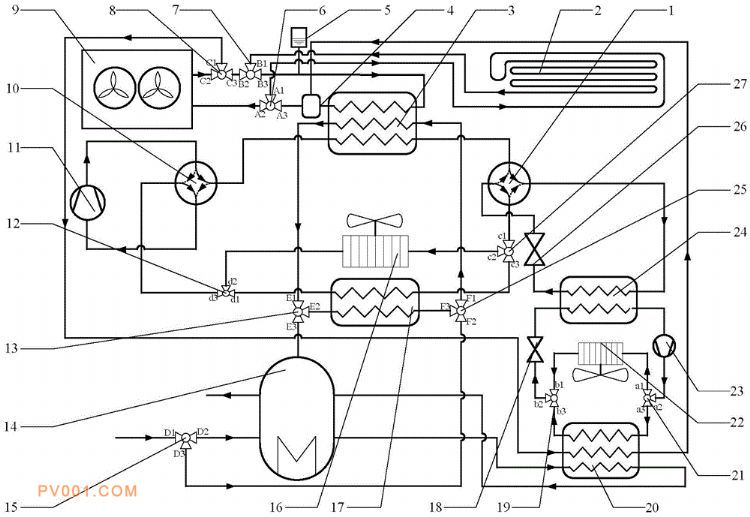

专利摘要：公开（公告）日:2020-05-08摘要:本实用新型公开了一种基于双四通换向阀的跨临界CO2三联供舒适系统。本实用新型由非共沸工质机械过冷辅助系统和跨临界CO2制冷制热一体化系统组成，还包括两个四通换向阀、控制器、缓存水箱、生活热水箱、室内风机盘管、地暖盘管、膨胀水箱及一些控制阀门组成。通过使用两个四通换向阀，分别对辅助系统和跨临界CO2系统进行切换控制，实现一套设备分别满足冬季和夏季对CO2流体的过冷，提高设备利用率，显著提升系统能效。同时将系统运行中换热器侧的热量进行回收，用于加热生活热水，实现空调?热泵?热水器三联供，减少设备的数量和体积，提高能源利用的灵活性。
