【专利】一种电机阀控制检测电路、燃气表及水表(专利号:201922117308.5)

专利号：201922117308.5
专利状态：有权
专利类型：[实用新型]
专利申请人：浙江正泰仪器仪表有限责任公司
专利分类号：G05B19/04(20060101)

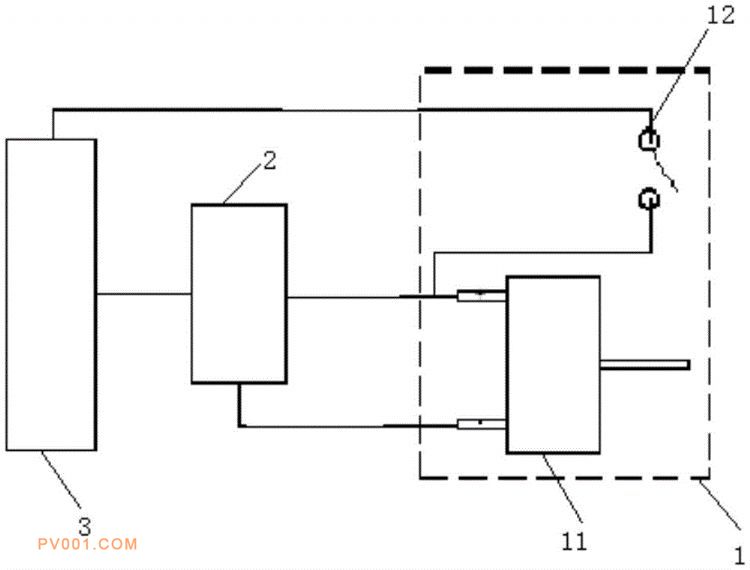

专利摘要：公开（公告）日:2020-05-08摘要:本实用新型公开了一种电机阀控制检测电路、燃气表及水表，该电路包括：电机阀、电机驱动模块及控制模块，电机阀包括电机和到位开关，电机的正极连接到位开关的一端及电机驱动模块的第二输出端，电机的负极连接电机驱动模块的第一输出端，到位开关的另一端连接控制模块；控制模块连接电机驱动模块，用于向电机驱动模块输入驱动电平信号，电机阀正转，当控制模块接收到位开关另一端输出的电平信号为低电平时，控制模块向电机驱动模块输入驱动电平信号，电机阀制动。通过实施本实用新型，电机驱动模块和控制模块与电极阀之间只采用三条连接线即可控制和检测电机阀，相比现有技术减少了线束的数量，因此，在线路焊接时，可以提高焊接效率。
