【专利】对开多叶调节阀(专利号:201920295203.6)

专利号：201920295203.6
专利状态：有权
专利类型：[实用新型]
专利申请人：德州国豪空调设备有限公司
专利分类号：F16K1/18(20060101)

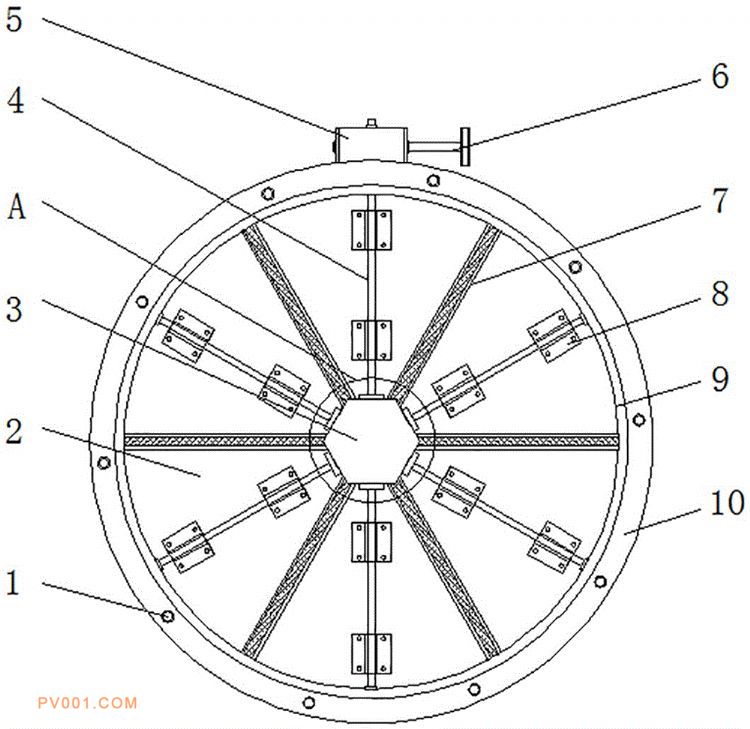

专利摘要：公开（公告）日:2020-05-08摘要:本实用新型公开了对开多叶调节阀，包括阀叶片、转轴、阀体和阀轴齿轮，所述阀体的顶端通过安装板安装有盒体，且盒体的内部横向贯穿有旋转手柄，所述旋转手柄的中央位置处设置有蜗杆，所述阀体内部均匀设置有六个转轴，且转轴上均安装有阀叶片，所述其中一个转轴纵向贯穿盒体，且盒体内部的该转轴上安装有与蜗杆相匹配的蜗轮，所述阀体内侧的中心位置处固定有齿轮箱，所述转轴均穿过齿轮箱，且齿轮箱内部的转轴上均安装有阀轴齿轮，所述转轴上均匀安装有轴承。本实用新型通过安装有阀体以及侧边板，侧边板上均匀设置有安装孔，便于装置的固定安装与固定。
