【专利】一种阀门的气动自控装置(专利号:201920877690.7)

专利号：201920877690.7
专利状态：有权
专利类型：[实用新型]
专利申请人：青海盐湖工业股份有限公司
专利分类号：F16K31/122(20060101)

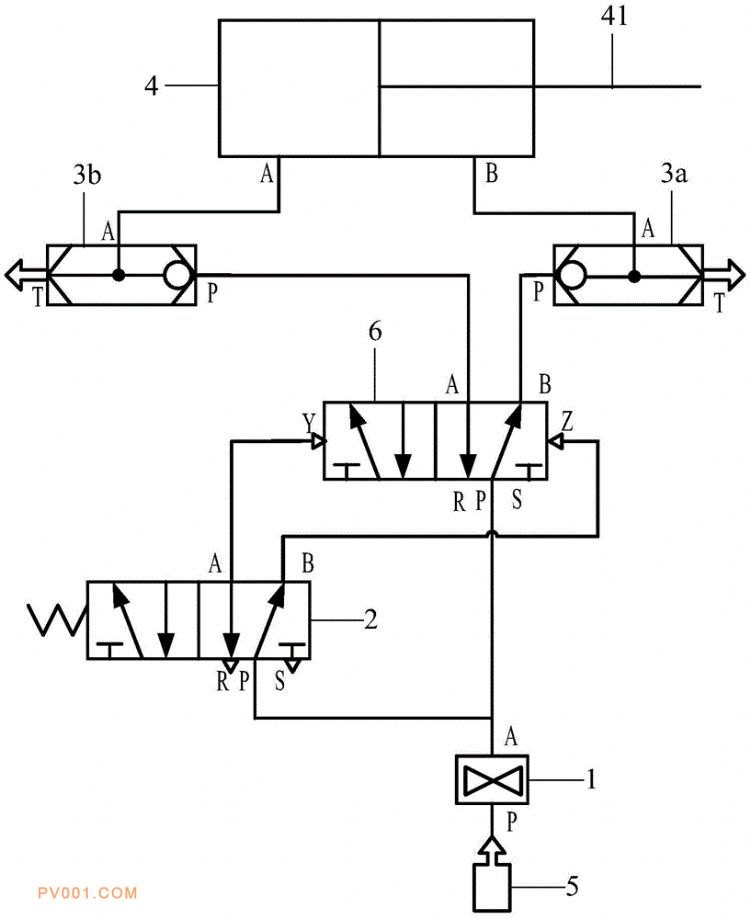

专利摘要：公开（公告）日:2020-05-08摘要:本实用新型公开一种阀门的气动自控装置，包括过滤减压阀、电磁阀、两个快排阀和气缸，所述电磁阀通过接收电信号控制所述气缸中活塞杆的伸缩运动；所述气缸的活塞杆与阀门连接，以通过活塞杆的伸缩运动控制所述阀门的开/关动作；所述电磁阀不固定在所述气缸的气缸本体上。该气动自控装置通过将电磁阀单独固定在钢板上，而不是固定在气缸本体上，避免了管道振动大导致的气缸本体丝孔滑丝造成电磁阀从气缸本体上脱落的问题；气动自控装置中快排阀和气控换向阀的增加加快了气缸的进气和排气速度，缩短了阀门开/关动作的时间，解决了阀门开/关动作缓慢的问题。
