【专利】一种防止混料的蝶阀结构(专利号:201921487894.6)

专利号：201921487894.6
专利状态：有权
专利类型：[实用新型]
专利申请人：应若派(上海)流体技术有限公司
专利分类号：F16K1/22(20060101)

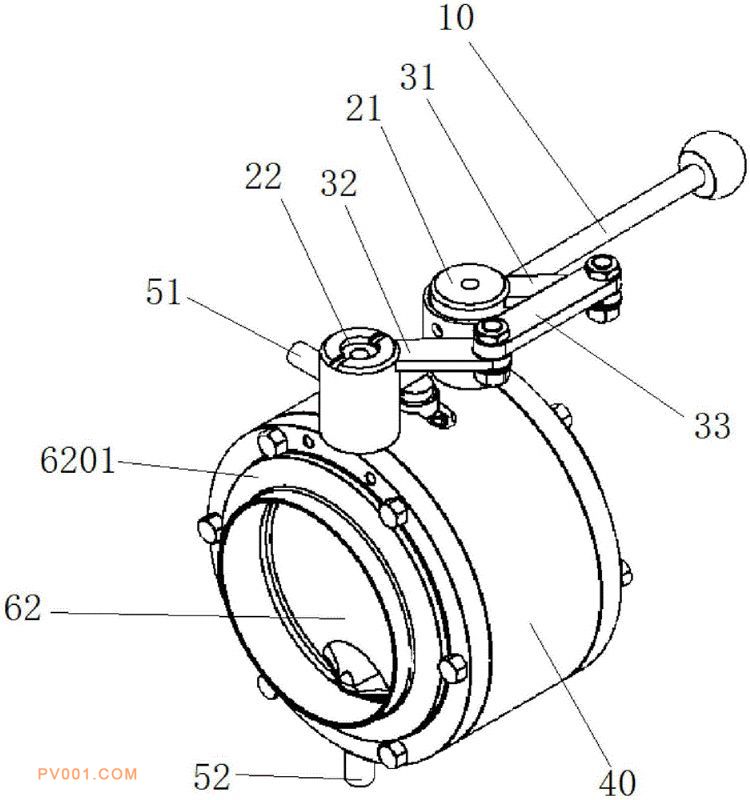

专利摘要：公开（公告）日:2020-05-08摘要:本实用新型涉及管道控制技术领域，具体涉及一种防止混料的蝶阀结构，包括阀体、第一阀瓣、第一转轴和控制柄，控制柄固定连接第一转轴，第一转轴穿入阀体后连接第一阀瓣，第一转轴通过一连杆组件连接第二转轴，第二转轴穿入阀体后连接第二阀瓣；第一阀瓣和第二阀瓣均处于关闭位置时，使两者之间形成一密闭的防混料腔，防混料腔外设有一衬套，衬套设置于阀体上，且将防混料腔封闭其中，衬套上设有第一卸料口组件；第二转轴上设有一随着第二转轴同步转动的第一拨动组件。本实用新型有效避免管路中的不通液体之间的混料现象；节省了设备投入成本，也降低了维护难度和强度。
