【专利】一种气动连接节流阀指示机构(专利号:202010142732.X)

专利号：202010142732.X
专利状态：审中-公开
专利类型：[发明]
专利申请人：德维阀门铸造(苏州)股份有限公司
专利分类号：F16K37/00(20060101)

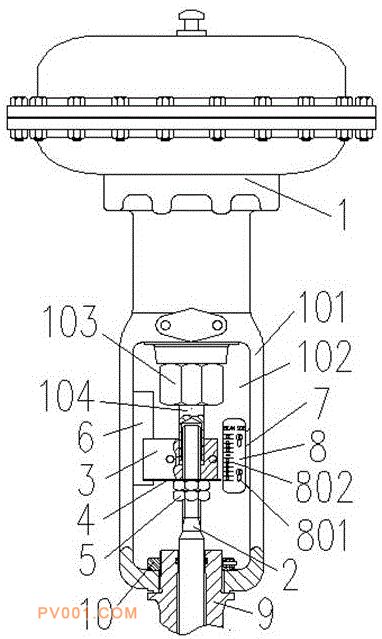

专利摘要：公开（公告）日:2020-05-08摘要:本发明公开了一种气动连接节流阀指示机构，包括阀门气动装置、阀杆、联轴器、指示片、锁紧螺母、挡块、立片、指示牌、阀门连接座和螺纹环，所述阀门气动装置底端固定连接有安装架，所述安装架下方前后贯穿设有通槽，所述阀门气动装置位于通槽的顶部转动连接有气动头，所述气动头底端固定连接有连接柱，所述连接柱底端通过螺纹连接有阀杆，所述阀杆上位于连接柱的下方固定连接有联轴器，所述阀杆位于联轴器的底端设有指示片，所述阀杆位于指示片底端通过螺纹连接有锁紧螺母，所述锁紧螺母将指示片压紧在联轴器底端，所述通槽左侧壁上前后对称固定连接有挡块。本发明结构简单合理，调节使用方便，制作成本低，适合推广使用。
