【专利】单点针阀的冷流道注塑系统(专利号:202010005557.X)

专利号：202010005557.X
专利状态：审中-公开
专利类型：[发明]
专利申请人：深圳市麦士德福科技股份有限公司
专利分类号：B29C45/27(20060101)

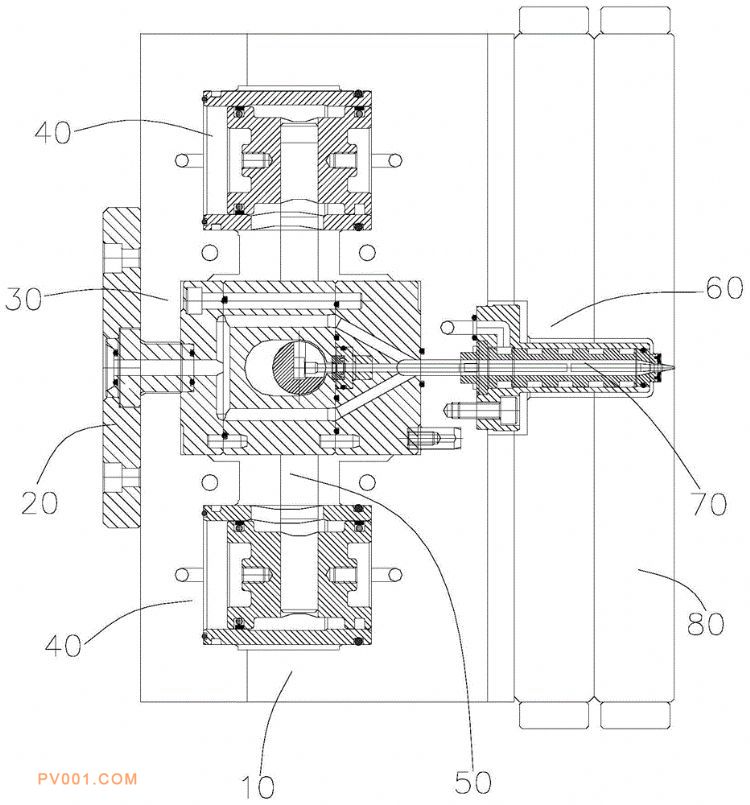

专利摘要：公开（公告）日:2020-05-08摘要:本发明公开了一种单点针阀的冷流道注塑系统，包括热咀、气缸、阀针、两气缸轴，气缸的数量为两个，两气缸位于热咀的相对两侧，每一气缸通过气缸轴与阀针连接，气缸轴与阀针的连接处位于热咀内部，热咀内设有流道，流道环绕气缸轴与阀针的连接处并与阀针连通，通过将气缸设置在热咀的相对两侧，并且通过气缸轴与阀针连接，避免气缸的位置与注塑系统的进口干涉。
